グローバル食品・化粧品・製薬業界の機器及び設備配管用フェルール継手（フッソサーモ-S100℃ホース専用）
トヨコネクタ TC3-FST
- 品番｜TC3-FST
- 材質｜ステンレス
液だまり防止
簡単施工
漏れ、抜けにくい
衛生的
商品の特徴
-

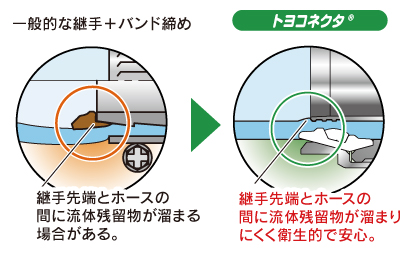

液だまり防止
液だまりしにくいニップル形状で衛生的で食品・化粧品・製薬業界の配管用に最適なフェルール継手です。
液だまり防止
液だまりしにくいニップル形状で衛生的で食品・化粧品・製薬業界の配管用に最適なフェルール継手です。
-
-

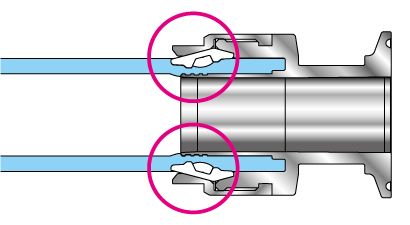

漏れ・抜け防止
袋ナット式でホースをしっかり固定し、流体漏れ、ホース抜け解消。
漏れ・抜け防止
袋ナット式でホースをしっかり固定し、流体漏れ、ホース抜け解消。
-
衛生的
ステンレス（SUS316L、SUS304）製なのでさびにくく衛生的。
衛生的
ステンレス（SUS316L、SUS304）製なのでさびにくく衛生的。
トヨコネクタ TC3-FST
食品・化粧品・製薬業界の機器及び設備配管用フェルール継手（フッソサーモ-S100℃ホース専用）
- ホース側
- 袋ナット
- ホース内径（mm）
- 12、15、19、25
- 機器側
- フェルール
- 継手規格
- 10A、15A、1S、1.5S
| 型番 | TC3-FST | |
|---|---|---|
| 主材質 | ||
| 機能 | ||
| 流体 | 水 (工業用) エア 油 食品・飲料 薬品・化粧品 | |
| 法適合 | RoHS2（改正RoHS）適合 | |
| 素材詳細 | ニップル | SUS316L |
| 袋ナット | SCS13（SUS304相当） | |
| スリーブ | PVDF | |

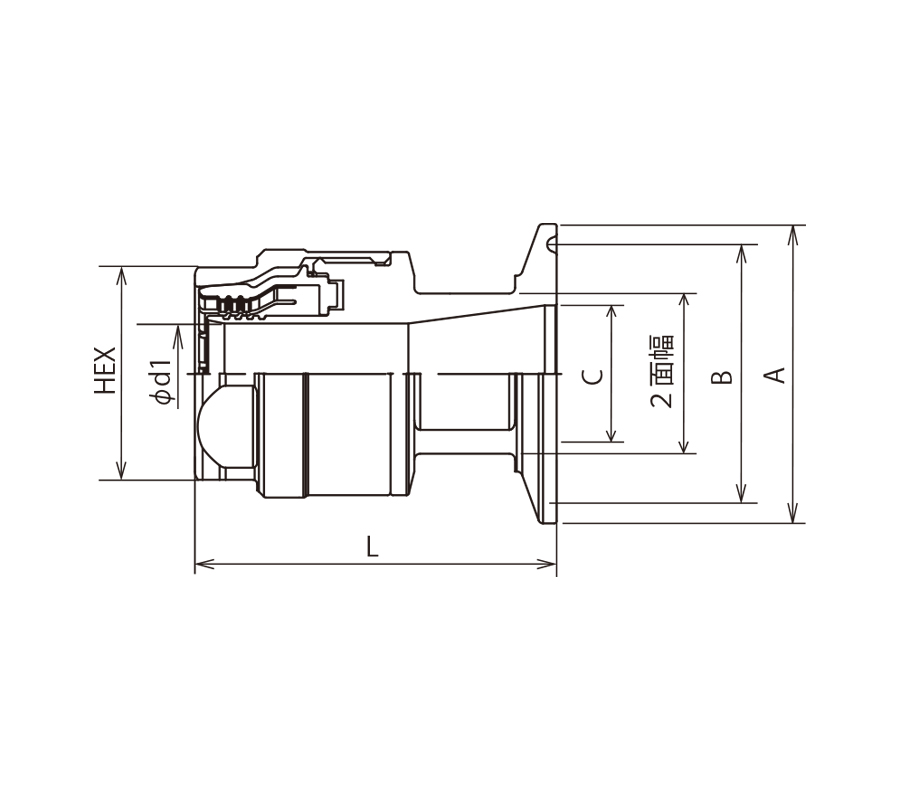

継手規格表
| 品番 | 適合 ホース内径（mm） |
継手規格 | 寸法（mm） | 重量（g） | 梱包単位（個） | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 2面幅 | A | B | C | HEX | L | Φd1 | |||||
| TC3-FST12-10A | 12 | 10A | 21 | 34 | 27.5 | 14 | 27 | 50 | 10 | 185 | 20 |
| TC3-FST15-15A | 15 | 15A | 21 | 34 | 27.5 | 17.5 | 30.8 | 55 | 13.3 | 215 | 20 |
| TC3-FST15-1S | 1S | 27 | 50.5 | 43.5 | 22.6 | 30.8 | 55 | 13.3 | 271 | 10 | |
| TC3-FST19-15A | 19 | 15A | 21 | 34 | 27.5 | 17.5 | 35.8 | 57 | 16.9 | 265 | 10 |
| TC3-FST19-1S | 1S | 27 | 50.5 | 43.5 | 22.6 | 35.8 | 60 | 16.9 | 334 | 10 | |
| TC3-FST25-1S | 25 | 1S | 27 | 50.5 | 43.5 | 22.6 | 43.8 | 63.2 | 22.6 | 438 | 10 |
| TC3-FST25-1.5S | 1.5S | 36 | 50.5 | 43.5 | 35.7 | 43.8 | 63.2 | 22.6 | 446 | 10 | |
関連リンク
注意事項
※トヨコネクタはトヨックスホース専用継手として設計されております。他社ホースに接続された場合は、性能を十分に発揮、 維持できない場合がありますので何ら保証はいたしません。
※日々の分解洗浄用継手ではありません。
適合ホース1商品
| TC3-FST 交換用スリーブ | 継手品番 | 梱包単位 |
|---|---|---|
| 個 | ||
 |
TC3-FST12-S | 20 |
| TC3-FST15-S | 20 | |
| TC3-FST19-S | 10 | |
| TC3-FST25-S | 10 |
- 材質 /
- スリーブ ： PVDF
取り付け方
-
1袋ナットをニップルより外してください。
-
2ホースに袋ナットを通します。
-
3
ホースをニップルの奥まで差し込みます。

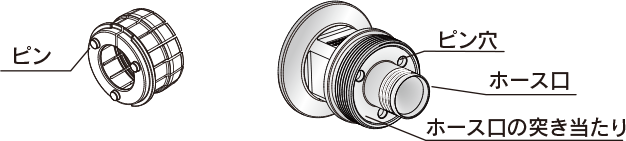

※スリーブ底面のピンとニップルのピン穴の位置が合っているかを 確認してから、ホースをホース口の突き当たりまで差し込んでください。
-
4袋ナットをすき間がなくなるまで締め上げてください。
※配管に市販サニタリークランプを使用して固定してください。
※ホースにねじれがないように配管に取り付けてください。
取り付け工具
締め上げには「モンキーレンチ」または「モーターレンチ」をご使用ください。パイプレンチは使用しないでください。ナット部を傷つけます。
