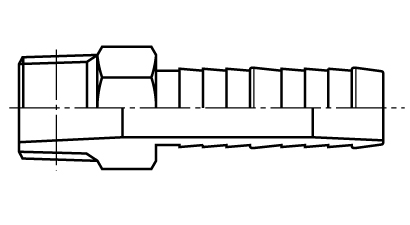

グローバル工場設備配管・各種機械組込用継手（トヨフッソホース シリーズ専用）
トヨフッソホース専用継手
- 品番｜FJN
- 材質｜ステンレス
腐食に強い
漏れ・抜け防止
作業性アップ
商品の特徴
-
腐食に強い
耐腐蝕性能に優れるSUS316Lを使用で腐食に強い
腐食に強い
耐腐蝕性能に優れるSUS316Lを使用で腐食に強い
-
漏れ・抜け防止
特殊なニップル構造で撥水性のよいフッ素ホースが抜けにくく安全。
漏れ・抜け防止
特殊なニップル構造で撥水性のよいフッ素ホースが抜けにくく安全。
-
安全
ニップルが長く、ホースバンドが2本締めしやすく安全・安心。
安全
ニップルが長く、ホースバンドが2本締めしやすく安全・安心。
トヨフッソホース専用継手
工場設備配管・各種機械組込用継手（トヨフッソホース シリーズ専用）
- ホース側
- ホースバンド締め
- ホース内径（mm）
- 9、12、15、19、25、32、38、50
- 機器側
- オネジ
- 接続サイズ
- R3/8、R1/2、R3/4、R1、R1-1/4、R1-1/2、R2
| 型番 | FJN | |
|---|---|---|
| 主材質 | ||
| 機能 | ||
| 流体 | 水 (工業用) エア 油 薬品・化粧品 溶剤・塗料 | |
| 法適合 | RoHS2（改正RoHS）適合 | |
| 素材詳細 | 継手 | SUS316L |

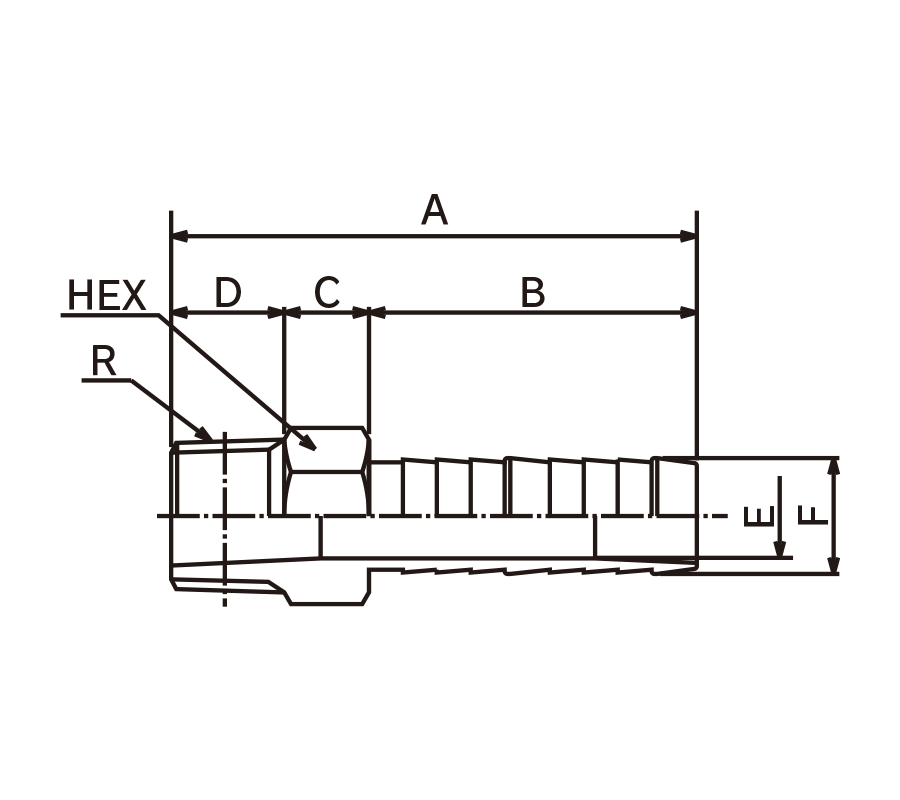

継手規格表
| 品番 | 適合 ホース内径（mm） |
ネジ規格 | 寸法（mm） | 重量（g） | 梱包単位（個） | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | HEX | R | |||||
| FJN-9-R3/8 | 9 | R3/8 | 61 | 38 | 8 | 15 | 7 | 10.5 | 17 | 3/6 | 17 | 2 |
| FJN-12-R1/2 | 12 | R1/2 | 66 | 38 | 10 | 18 | 9 | 13.5 | 22 | 1/2 | 22 | 2 |
| FJN-15-R1/2 | 15 | R1/2 | 86 | 58 | 10 | 18 | 11.5 | 16.5 | 22 | 1/2 | 22 | 2 |
| FJN-19-R3/4 | 19 | R3/4 | 93 | 58 | 15 | 20 | 15 | 20.5 | 27 | 3/4 | 27 | 2 |
| FJN-25-R1 | 25 | R1 | 95 | 58 | 15 | 22 | 20 | 27 | 35 | 1 | 35 | 2 |
| FJN-32-R1-1/4 | 32 | R1-1/4 | 103 | 66 | 12 | 25 | 27 | 34 | 46 | 1-1/4 | 46 | 1 |
| FJN-38-R1-1/2 | 38 | R1-1/2 | 103 | 66 | 12 | 25 | 33 | 40 | 50 | 1-1/2 | 50 | 1 |
| FJN-50-R2 | 50 | R2 | 109 | 66 | 13 | 30 | 45 | 52 | 60 | 2 | 60 | 1 |
関連リンク
注意事項
※ネジ部分に段差がありますので、サニタリー配管（食品等）には不向きです。
食品の衛生面に問題が発生する恐れがあります。※ホースバンドは、必ず弊社製ホースバンド「 セーフティ（SB 型）」を 2 本でご使用ください。
※ホースバンドを締め込む場合は、竹の子山部（大）以外の部分にて締め込んでください。
適合ホース5商品
|
