グローバル食品・飲料・薬品等の機器及び設備配管用継手（ハイブリッドトヨフーズ-Nホース専用）
トヨコネクタ TC6-CSN
- 品番｜TC6-CSN
- 材質｜ステンレス
漏れ・抜け防止
作業性アップ
液だまり防止
安全
商品の特徴
-

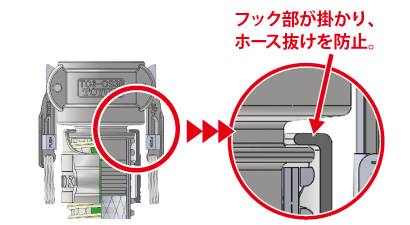

漏れ・抜け防止
継手本体の溝部にクランプのフック部が掛かり、ホース抜けを防止。作業時の安全性と生産トラブルによる不良ロスを低減。
漏れ・抜け防止
継手本体の溝部にクランプのフック部が掛かり、ホース抜けを防止。作業時の安全性と生産トラブルによる不良ロスを低減。
-
作業性アップ
アダプターの挿入がしやすいカムアームのロック機能付き。
作業性アップ
アダプターの挿入がしやすいカムアームのロック機能付き。
-

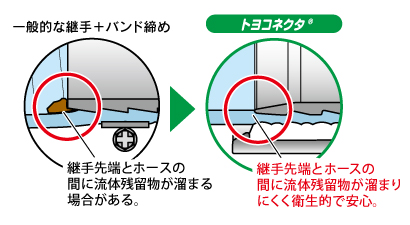

液だまり防止
継手の先端部、及びホース内面に流体残留物が溜まりにくく衛生的。
液だまり防止
継手の先端部、及びホース内面に流体残留物が溜まりにくく衛生的。
-

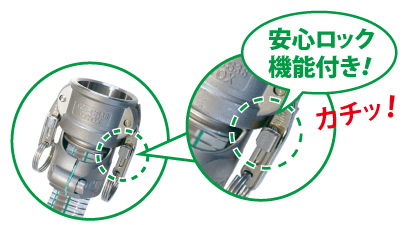

安全
カムアームの不意なはずれを防止するロック機能付き。
安全
カムアームの不意なはずれを防止するロック機能付き。
トヨコネクタ TC6-CSN
食品・飲料・薬品等の機器及び設備配管用継手（ハイブリッドトヨフーズ-Nホース専用）
- ホース側
- 専用クランプ
- ホース内径（mm）
- 38、50
- カムロック
- カプラー
- 接続サイズ
- 1-1/2、2
| 型番 | TC6-CSN | |
|---|---|---|
| 主材質 | ||
| 機能 | ||
| 流体 | 水 (工業用) エア 油 食品・飲料 薬品・化粧品 | |
| 法適合 | RoHS2（改正RoHS）適合 | |
| 素材詳細 | 継手、クランプ、カムアーム | SCS14（SUS316相当） |
| 固定部品、ピン、リング、スプリング | SUS304 | |
| ボルト | SUSXM7（SUS304相当） | |
| ガスケット | シリコーンゴム ※工場出荷時、ガスケットはシリコーンゴムを装着しています。 使用流体が油類の場合、製品に同梱されているガスケット(ブナーN・黒色)に交換してください。 | |
| ゴムキャップ | EPDM | |
| スペーサ・ワッシャ（50サイズのみ) | ポリアセタール | |
| ボルトネジ部の潤滑剤 | NSF “ H1 ” 登録グリース | |

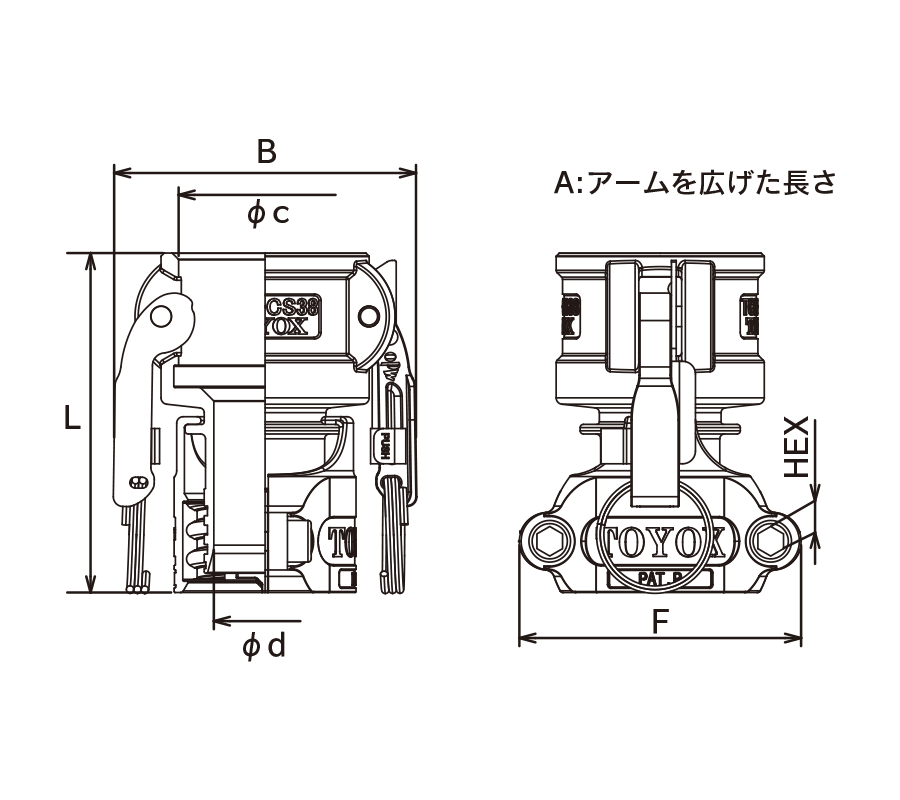

継手規格表
| 品番 | 適合 ホース内径（mm） |
継手規格 | 寸法（mm） | 梱包単位（個） | ||||
|---|---|---|---|---|---|---|---|---|
| A | B | HEX | L | ΦC | ||||
| TC6-CSN38 | 38 | 1-1/2" | 184 | 93 | 6 | 106 | 54 | 4 |
| TC6-CSN50 | 50 | 2" | 193 | 103 | 8 | 122.5 | 63.3 | 2 |
※カムロックと互換性があります。
関連リンク
注意事項
※ハイブリッドトヨフーズ-Nホース専用継手として設計されております。
※日々の分解洗浄用継手ではありません。
※同材質のカムロックと接続してください。腐食（電食）する場合があります。
適合ホース1商品
|
ホース名称 | ハイブリッドトヨフーズ-Nホース |
|---|---|---|
| 主材質 | 軟質塩化ビニール | |
| 使用温度範囲 | -5℃~50℃ | |
| 型番 | HTF-N | |
| 継手 品番 |
適合ホース
内径呼称（mm） 継手
規格 |
 |
| TC6-CSN38 |
38
1-1/2"
|
◯ |
| TC6-CSN50 |
50
2"
|
◯ |

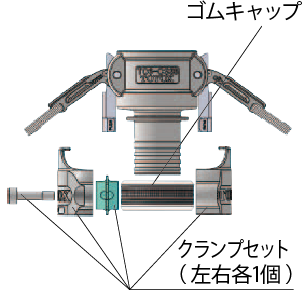

| 品名 | 品番 | 適合継手品番 | 梱包単位 | |
|---|---|---|---|---|
 |
クランプセット 明細： クランプ本体 … 左右各1個 ボルト … 2本 スペーサ …1ケ ワッシャ …1ケ （50サイズのみ） |
TC6-F38-CBSS | TC6-CSN38 TC6-ESN38 TC6-FN38-1.5S |
1組 |
| TC6-F50-CBSS | TC6-CSN50 TC6-ESN50 TC6-FN50-2S |
|||
| ゴムキャップ | TC6-F38-GN | TC6-CSN38 TC6-ESN38 TC6-FN38-1.5S |
4個 | |
| TC6-F50-GN | TC6-CSN50 TC6-ESN50 TC6-FN50-2S |
- 材質 /
- クランプ本体：SCS14（ SUS316相当 ）
ボルト：SUSXM7（ SUS304相当 ）
スペーサ 、ワッシャ（ 50サイズのみ ）：ポリアセタール
ボルトネジ部の潤滑剤：NSF “ H 1 ” 登録グリース
ゴムキャップ ： EPDM
※TC6-CSN、TC6-ESN、TC6-FN継手を再使用する場合はゴムキャップの交換が必要です。
取り付け方
-
1 ボルトを緩めニップルからクランプをはずします。
-
2 ホースにゴムキャップを通します。
※あらかじめ、下表の「適正なゴムキャップ差し込み量」に従ってホースに線を付けておけば、適切なゴムキャップの位置合わせが行えます。
-
3 ゴムキャップを通したホースをニップルのホース口根本まで差し込みます。
-
4 クランプをニップルの溝部に合わせて仮り組みします。
※ゴムキャップ△マークをすき間のセンターに位置するように調整してください。
-
5 ボルト2本を交互に均等に締め込みすき間がなくなるまで締め上げてください。
すき間があり締め切りできない場合は、時間を置いてからクランプのすき間がなくなるまで必ず増し締めしてください。
取り付け工具
ボルトの締め上げには “ 六角レンチ ” 長さ180mm以上（TC6-S50は、200mm以上）をご使用ください。
