グローバル食品・飲料・薬品等の機器及び設備配管用フェルール継手（トヨフーズホース シリーズ・トヨリングFホース専用）
フェルール継手加締品 HFA
- 品番｜HFA
- 材質｜ステンレス
液だまり防止
漏れ・抜け防止
洗浄時間の短縮
腐食に強い
商品の特徴
-

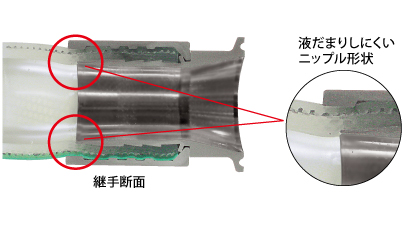

液だまり防止
ホースとニップルの間で液だまりしにくい構造になっており、衛生的なフェルール継手です。
液だまり防止
ホースとニップルの間で液だまりしにくい構造になっており、衛生的なフェルール継手です。
-

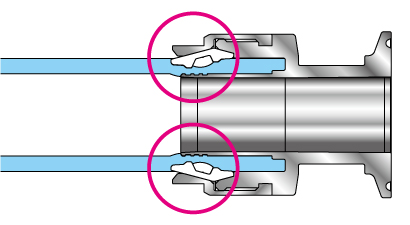

漏れ・抜け防止
ホースと継手を加締めるのでホース抜けや流体漏れを防止し安全。
漏れ・抜け防止
ホースと継手を加締めるのでホース抜けや流体漏れを防止し安全。
-

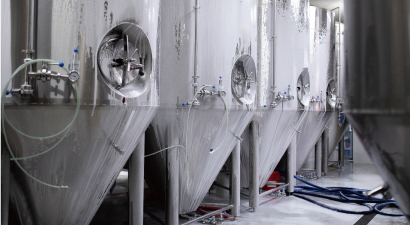

洗浄時間の短縮
液だまりしにくい構造なので分解洗浄不要で時間短縮
洗浄時間の短縮
液だまりしにくい構造なので分解洗浄不要で時間短縮
-
腐食に強い
ステンレス製なので腐食に強く、衛生的で安心。
腐食に強い
ステンレス製なので腐食に強く、衛生的で安心。
フェルール継手加締品 HFA
食品・飲料・薬品等の機器及び設備配管用フェルール継手（トヨフーズホース シリーズ・トヨリングFホース専用）
- ホース側
- 加締め
- ホース内径（mm）
- 25、38、50
- 機器側
- フェルール
- 継手規格
- 1S、1.5S、2S
| 型番 | HFA | |
|---|---|---|
| 主材質 | ||
| 機能 | ||
| 流体 | 水 (工業用) エア 油 食品・飲料 薬品・化粧品 | |
| 法適合 | RoHS2（改正RoHS）適合 | |
| 素材詳細 | 継手ニップル | SUS316L |
| 継手カバー | SUS304 | |
継手規格表
| 品番 | 適合 ホース内径（mm） |
継手規格 | 寸法（mm） | ||||
|---|---|---|---|---|---|---|---|
| A | B | C | D | L | |||
| HFA-25-1S | 25 | 1S | 50.5 | 43.5 | 23 | 19 | 56 |
| HFA-38-1.5S | 38 | 1.5S | 50.5 | 43.5 | 35.7 | 31 | 73 |
| HFA-50-2S | 50 | 2S | 64 | 56.5 | 47.8 | 43 | 75 |
ホースアッセンブリー長さの許容範囲（JISB8360による）
| アッセンブリーの長さ＝mm | 許容範囲＝mm | |
|---|---|---|
| 500未満 | +10 | 0 |
| 500以上1000未満 | +15 | 0 |
| 1000以上2000未満 | +20 | 0 |
| 2000以上5000未満 | +1.0% | 0 |
| 5000以上 | +2.0% | 0 |
関連リンク
注意事項
※継手単品での販売はいたしておりません。
※メーカーでの加工品になりますのでホース名とホースサイズやホース長さ等をご指定ください。
※ホースセット時の性能はホース規格に準じます。
