グローバル食品・飲料・薬品等の機器及び設備配管用継手（トヨシリコーンホース シリーズ専用）
六角ナット継手加締品
- 品番｜HNT
- 材質｜ステンレス
液だまり防止
漏れ・抜け防止
洗浄時間の短縮
腐食に強い
商品の特徴
-

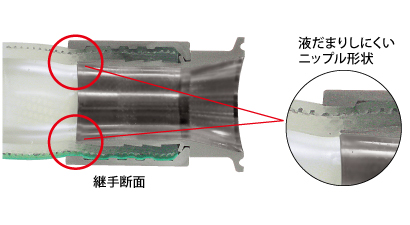

液だまり防止
ホースと継手の間に液だまりができにくい構造になっており、衛生的で安心。
液だまり防止
ホースと継手の間に液だまりができにくい構造になっており、衛生的で安心。
-

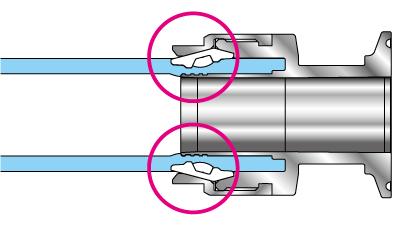

漏れ・抜け防止
ホースと継手を加締めるのでホース抜けや流体漏れを防止し安全。
漏れ・抜け防止
ホースと継手を加締めるのでホース抜けや流体漏れを防止し安全。
-

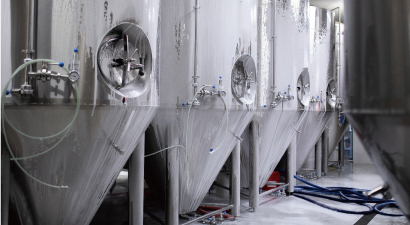

洗浄時間の短縮
液だまりしにくい構造なので分解洗浄不要で時間短縮
洗浄時間の短縮
液だまりしにくい構造なので分解洗浄不要で時間短縮
-
腐食に強い
ステンレス製なので腐食に強く、衛生的で安心。
腐食に強い
ステンレス製なので腐食に強く、衛生的で安心。
六角ナット継手加締品
食品・飲料・薬品等の機器及び設備配管用継手（トヨシリコーンホース シリーズ専用）
- ホース側
- 加締め
- ホース内径（mm）
- 25、32、38、50
- 機器側
- 六角ナット
- 継手規格
- 1S、1.5S、2S
| 型番 | HNT | |
|---|---|---|
| 主材質 | ||
| 機能 | ||
| 流体 | 水 (工業用) エア 油 食品・飲料 薬品・化粧品 | |
| 法適合 | RoHS2（改正RoHS）適合 | |
| 素材詳細 | 継手ニップル | SUS316L |
| 継手カバー | SUS304 | |

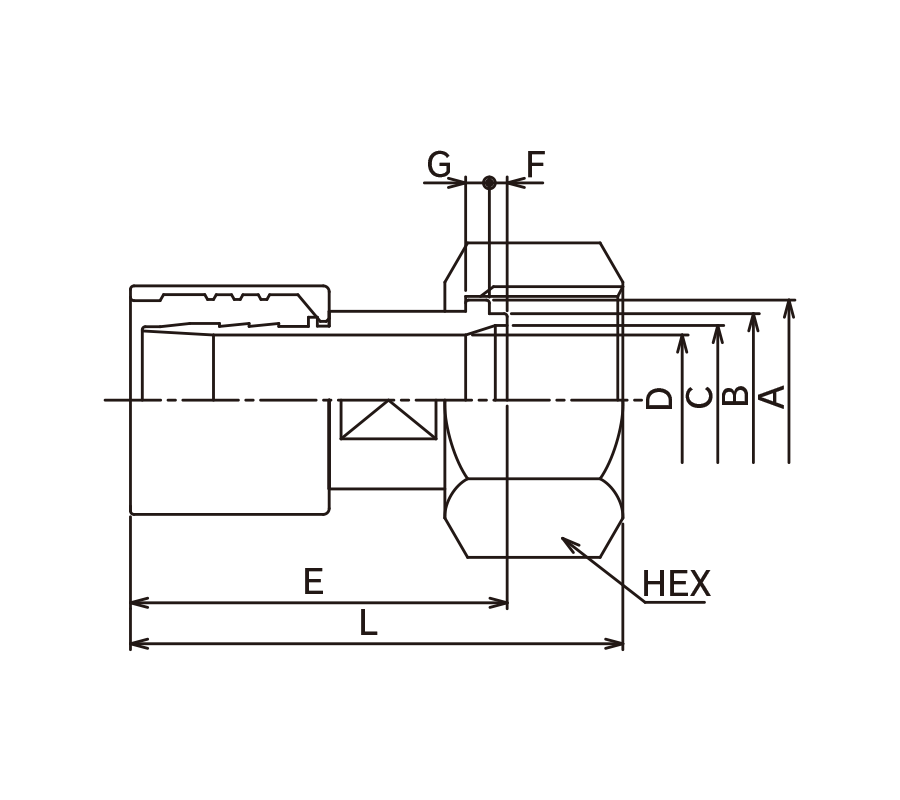

継手規格表
| 品番 | 適合 ホース内径（mm） |
継手規格 | 寸法（mm） | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | HEX | L | |||
| HNT-25-1S-HEX46 | 25 | 1S | 33.8 | 29.2 | 22.6 | 22 | 66 | 3 | 46 | 85.5 |
| HNT-32-1.5S-HEX56 | 32 | 1.5S | 47 | 42.7 | 35.6 | 28 | 74 | 3 | 56 | 93.5 |
| HNT-32-1.5S-HEX61 | 1.5S | 47 | 42.7 | 35.6 | 28 | 74 | 3 | 61 | 93.5 | |
| HNT-32-2S-HEX71 | 2S | 60.5 | 56 | 48.6 | 28 | 74 | 3 | 71 | 93.5 | |
| HNT-32-2S-HEX76 | 2S | 60.5 | 56 | 48.6 | 28 | 74 | 3 | 76 | 93.5 | |
| HNT-38-1.5S-HEX56 | 38 | 1.5S | 47 | 42.7 | 35.6 | 34 | 85 | 3 | 56 | 104.5 |
| HNT-38-1.5S-HEX61 | 1.5S | 47 | 42.7 | 35.6 | 34 | 85 | 3 | 61 | 104.5 | |
| HNT-38-2S-HEX71 | 2S | 60.5 | 56 | 48.6 | 34 | 85 | 3 | 71 | 104.5 | |
| HNT-38-2S-HEX76 | 2S | 60.5 | 56 | 48.6 | 34 | 85 | 3 | 76 | 104.5 | |
| HNT-50-2S-HEX71 | 50 | 2S | 60.5 | 56 | 48.6 | 46 | 87 | 3 | 71 | 106.5 |
| HNT-50-2S-HEX76 | 2S | 60.5 | 56 | 48.6 | 46 | 87 | 3 | 76 | 106.5 | |
ホースアッセンブリー長さの許容範囲（JISB8360による）
| アッセンブリーの長さ＝mm | 許容範囲＝mm | |
|---|---|---|
| 500未満 | +10 | 0 |
| 500以上1000未満 | +15 | 0 |
| 1000以上2000未満 | +20 | 0 |
| 2000以上5000未満 | +1.0% | 0 |
| 5000以上 | +2.0% | 0 |
関連リンク
注意事項
※継手単品での販売はいたしておりません。
※メーカーでの加工品になりますのでホースサイズやホース長さ等をご指定ください。
※ホースセット時の性能はホース規格に準じます。
適合ホース7商品
|
ホース名称 | ハイブリッドトヨシリコーンホース | トヨシリコーンホース | トヨシリコーンPホース | トヨシリコーンSホース | トヨシリコーンS2ホース | トヨシリコーンスチームホース | トヨシリコーンスチームSホース |
|---|---|---|---|---|---|---|---|---|
| 主材質 | シリコーンゴム | シリコーンゴム | シリコーンゴム | シリコーンゴム | シリコーンゴム | シリコーンゴム | シリコーンゴム | |
| 使用温度範囲 | -30℃~130℃ | -30℃~150℃ | -30℃~100℃ | -30℃~150℃ | -30℃~150℃ | -30℃~140℃ | -30℃~140℃ | |
| 型番 | HTSI | TSI | TSIP | TSIS | TSIS2 | TSISTM | TSISTMS | |
| 継手 品番 |
適合ホース
内径呼称（mm） 継手
規格 |
 |
 |
 |
 |
 |
 |
 |
| HNT-25-1S-HEX46 |
25
1S
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - |
| HNT-32-1.5S-HEX56 |
32
1.5S
|
◯ | ◯ | - | ◯ | ◯ | - | ◯ |
| HNT-32-1.5S-HEX61 |
32
1.5S
|
◯ | ◯ | - | ◯ | ◯ | - | ◯ |
| HNT-32-2S-HEX71 |
32
2S
|
◯ | ◯ | - | ◯ | ◯ | - | ◯ |
| HNT-32-2S-HEX76 |
32
2S
|
◯ | ◯ | - | ◯ | ◯ | - | ◯ |
| HNT-38-1.5S-HEX56 |
38
1.5S
|
◯ | ◯ | - | ◯ | ◯ | - | ◯ |
| HNT-38-1.5S-HEX61 |
38
1.5S
|
◯ | ◯ | - | ◯ | ◯ | - | ◯ |
| HNT-38-2S-HEX71 |
38
2S
|
◯ | ◯ | - | ◯ | ◯ | - | ◯ |
| HNT-38-2S-HEX76 |
38
2S
|
◯ | ◯ | - | ◯ | ◯ | - | ◯ |
| HNT-50-2S-HEX71 |
50
2S
|
- | ◯ | - | ◯ | ◯ | - | ◯ |
| HNT-50-2S-HEX76 |
50
2S
|
- | ◯ | - | ◯ | ◯ | - | ◯ |
