グローバル食品・飲料・薬品等の機器及び設備配管用継手（トヨシリコーンホース シリーズ専用）
カムロックカプラー継手加締品
- 品番｜HC
- 材質｜ステンレス
液だまり防止
漏れ・抜け防止
洗浄時間の短縮
腐食に強い
商品の特徴
-

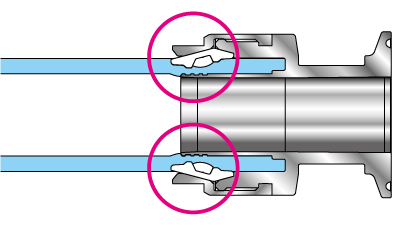

液だまり防止
ホースと継手の間に液だまりができにくい構造になっており、衛生的で安心。
液だまり防止
ホースと継手の間に液だまりができにくい構造になっており、衛生的で安心。
-
漏れ・抜け防止
ホースと継手を加締めるのでホース抜けや流体漏れを防止し安全。
漏れ・抜け防止
ホースと継手を加締めるのでホース抜けや流体漏れを防止し安全。
-
洗浄時間の短縮
液だまりしにくい構造なので分解洗浄不要で時間短縮
洗浄時間の短縮
液だまりしにくい構造なので分解洗浄不要で時間短縮
-
腐食に強い
ステンレス製なので腐食に強く、衛生的で安心。
腐食に強い
ステンレス製なので腐食に強く、衛生的で安心。
カムロックカプラー継手加締品
食品・飲料・薬品等の機器及び設備配管用継手（トヨシリコーンホース シリーズ専用）
- ホース側
- 加締め
- ホース内径（mm）
- 19、25、32、38、50
- カムロック
- カプラー
- 接続サイズ
- 3/4、1、1-1/4、1-1/2、2
| 型番 | HC | |
|---|---|---|
| 主材質 | ||
| 機能 | ||
| 流体 | 水 (工業用) エア 油 食品・飲料 薬品・化粧品 | |
| 法適合 | RoHS2（改正RoHS）適合 | |
| 素材詳細 | 継手ニップル | SCS14（SUS316 相当） |
| カムアーム | SCS14（SUS316 相当） | |
| ピン・リング | SUS304 | |
| 継手カバー | SUS304 | |

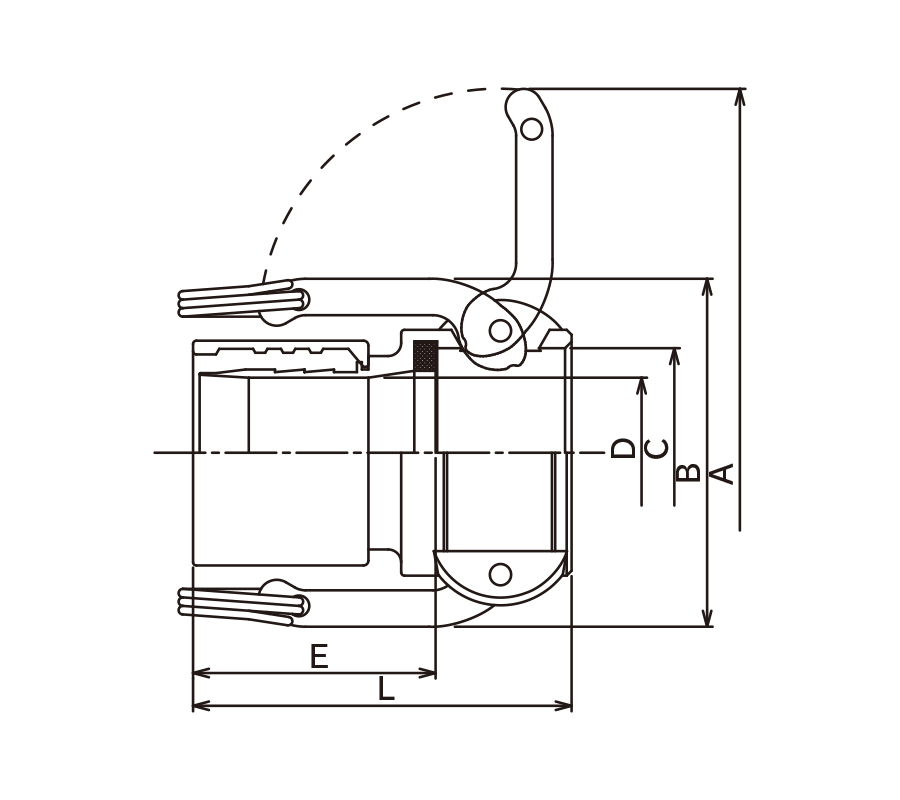

継手規格表
| 品番 | 適合 ホース内径（mm） |
継手規格 | 寸法（mm） | ||||
|---|---|---|---|---|---|---|---|
| A | B | C | D | L | |||
| HC-19 | 19 | 3/4 | 116 | 54 | 32.4 | 15 | 76 |
| HC-25 | 25 | 1 | 125 | 61 | 37.3 | 21 | 87 |
| HC-32 | 32 | 1-1/4 | 181 | 83 | 46.1 | 27 | 99 |
| HC-38 | 38 | 1-1/2 | 189 | 91 | 54 | 33 | 110 |
| HC-50 | 50 | 2 | 199 | 101 | 63.8 | 45.4 | 117 |
ホースアッセンブリー長さの許容範囲（JISB8360による）
| アッセンブリーの長さ＝mm | 許容範囲＝mm | |
|---|---|---|
| 500未満 | +10 | 0 |
| 500以上1000未満 | +15 | 0 |
| 1000以上2000未満 | +20 | 0 |
| 2000以上5000未満 | +1.0% | 0 |
| 5000以上 | +2.0% | 0 |
関連リンク
注意事項
※継手単品での販売はいたしておりません。
※メーカーでの加工品になりますのでホースサイズやホース長さ等をご指定ください。
※ホースセット時の性能はホース規格に準じます。
適合ホース7商品
|
ホース名称 | ハイブリッドトヨシリコーンホース | トヨシリコーンホース | トヨシリコーンPホース | トヨシリコーンSホース | トヨシリコーンS2ホース | トヨシリコーンスチームホース | トヨシリコーンスチームSホース |
|---|---|---|---|---|---|---|---|---|
| 主材質 | シリコーンゴム | シリコーンゴム | シリコーンゴム | シリコーンゴム | シリコーンゴム | シリコーンゴム | シリコーンゴム | |
| 使用温度範囲 | -30℃~130℃ | -30℃~150℃ | -30℃~100℃ | -30℃~150℃ | -30℃~150℃ | -30℃~140℃ | -30℃~140℃ | |
| 型番 | HTSI | TSI | TSIP | TSIS | TSIS2 | TSISTM | TSISTMS | |
| 継手 品番 |
適合ホース
内径呼称（mm） 継手
規格 |
 |
 |
 |
 |
 |
 |
 |
| HC-19 |
19
3/4
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - |
| HC-25 |
25
1
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - |
| HC-32 |
32
1-1/4
|
◯ | ◯ | - | ◯ | ◯ | - | ◯ |
| HC-38 |
38
1-1/2
|
◯ | ◯ | - | ◯ | ◯ | - | ◯ |
| HC-50 |
50
2
|
- | ◯ | - | ◯ | ◯ | - | ◯ |
