グローバル工場設備配管・各種機械組込用継手（トヨシリコーンホース シリーズ専用）
管用テーパーオネジ継手ステンレス加締品
- 品番｜H01
- 材質｜ステンレス
漏れ・抜け防止
腐食に強い
安全
商品の特徴
-
漏れ・抜け防止
ホースと継手を加締めるのでホース抜けや流体漏れを防止し安全。
漏れ・抜け防止
ホースと継手を加締めるのでホース抜けや流体漏れを防止し安全。
-
腐食に強い
ステンレス製なので腐食に強く、衛生的で安心。
腐食に強い
ステンレス製なので腐食に強く、衛生的で安心。
-

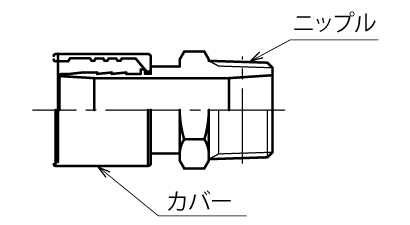

安全・長寿命
ホース内管が切れにくいカバーとニップル形状で安全・長寿命。
安全・長寿命
ホース内管が切れにくいカバーとニップル形状で安全・長寿命。
-

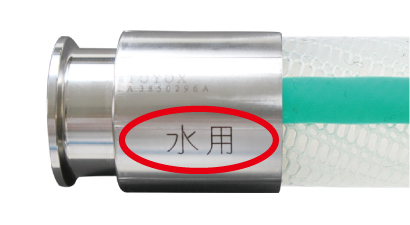

識別印字対応
配管の識別で異物混入・臭い移り防止、製品ロス低減。
識別印字対応
配管の識別で異物混入・臭い移り防止、製品ロス低減。
管用テーパーオネジ継手ステンレス加締品
工場設備配管・各種機械組込用継手（トヨシリコーンホース シリーズ専用）
- ホース側
- 加締め
- ホース内径（mm）
- 9、12、19、25
- 機器側
- オネジ
- 接続サイズ
- R3/8、R1/2、R3/4、R1
| 型番 | H01 | |
|---|---|---|
| 主材質 | ||
| 機能 | ||
| 流体 | 水 (工業用) エア 油 薬品・化粧品 | |
| 法適合 | RoHS2（改正RoHS）適合 | |
| 素材詳細 | 継手ニップル | SUS304 |
| 継手カバー | SUS304 | |

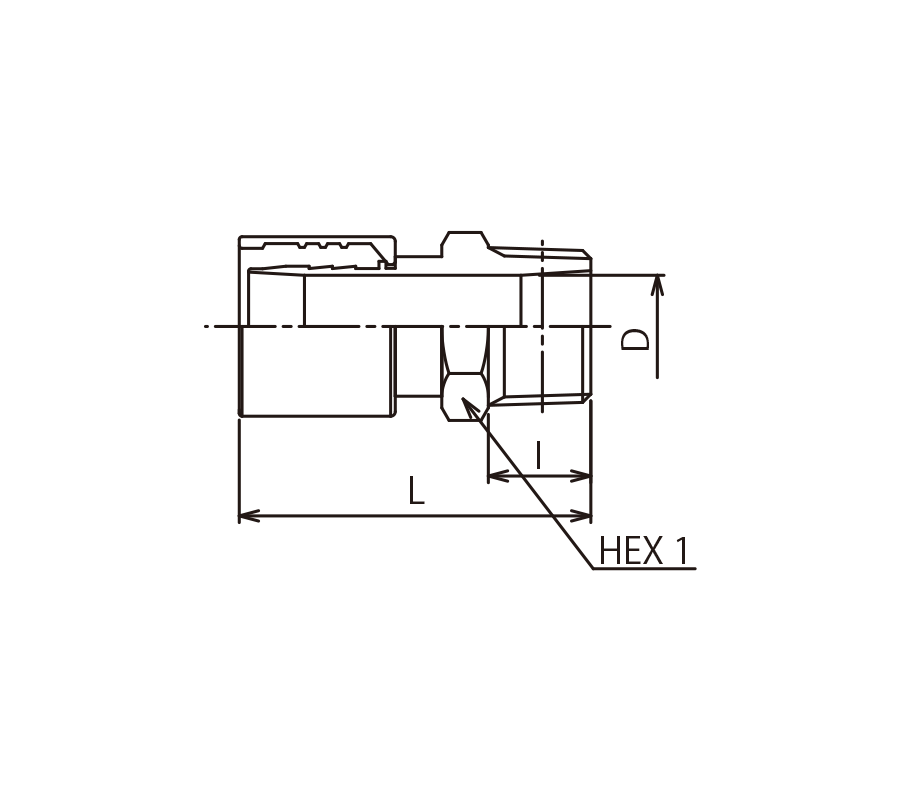

継手規格表
| 品番 | 適合 ホース内径（mm） |
ネジ規格 | 寸法（mm） | |||
|---|---|---|---|---|---|---|
| D | HEX1 | I | L | |||
| H01-9 | 9 | R3/8 | 7.5 | 17 | 15 | 60 |
| H01-12 | 12 | R1/2 | 10.5 | 22 | 18 | 63 |
| H01-19 | 19 | R3/4 | 16.5 | 27 | 20 | 69 |
| H01-25 | 25 | R1 | 22 | 35 | 22 | 73 |
ホースアッセンブリー長さの許容範囲（JISB8360による）
| アッセンブリーの長さ＝mm | 許容範囲＝mm | |
|---|---|---|
| 500未満 | +10 | 0 |
| 500以上1000未満 | +15 | 0 |
| 1000以上2000未満 | +20 | 0 |
| 2000以上5000未満 | +1.0% | 0 |
| 5000以上 | +2.0% | 0 |
関連リンク
注意事項
※ネジ部分に段差がありますので、サニタリー配管（食品等）には不向きです。 食品の衛生面に問題が発生する恐れがあります。
※継手単品での販売はいたしておりません。
※ホースセット時の性能はホース規格に準じます。
適合ホース6商品
|
ホース名称 | トヨシリコーンホース | トヨシリコーンスチームホース | ハイブリッドトヨシリコーンホース | トヨシリコーンPホース | トヨシリコーンSホース | トヨシリコーンS2ホース |
|---|---|---|---|---|---|---|---|
| 主材質 | シリコーンゴム | シリコーンゴム | シリコーンゴム | シリコーンゴム | シリコーンゴム | シリコーンゴム | |
| 使用温度範囲 | -30℃~150℃ | -30℃~140℃ | -30℃~130℃ | -30℃~100℃ | -30℃~150℃ | -30℃~150℃ | |
| 型番 | TSI | TSISTM | HTSI | TSIP | TSIS | TSIS2 | |
| 継手 品番 |
適合ホース
内径呼称（mm） 継手
規格 |
 |
 |
 |
 |
 |
 |
| H01-9 |
9
R3/8
|
◯ | ◯ | - | - | - | - |
| H01-12 |
12
R1/2
|
◯ | ◯ | ◯ | ◯ | - | - |
| H01-19 |
19
R3/4
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
| H01-25 |
25
R1
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
