概算計算:

• ホースの数を調べる
• 全長を調べる

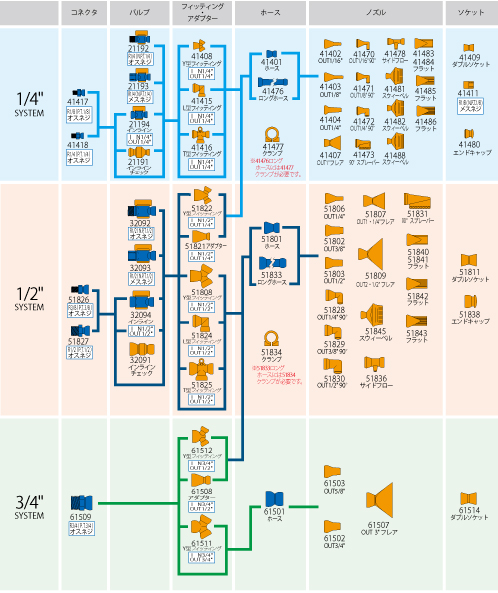

組み合わせ早見表:

規格（1/4″システム）:　耐温度性：77℃　耐圧力性：0.34MPa　流量：16ℓ/min

品番	品名	形状 ・ 寸法（㎜）	数量（内容）個／パック
40413	1/4″ホースキット		1/4″ホース （41401） 1本 （10個）×2 P.T.1/8″ コネクタ （41417　旧 41405） …1個 P.T.1/4″ コネクタ （41418　旧 41406） …1個 1/16″ノズル （41402） …1個 1/8″ノズル （41403） …1個 1/4″ノズル （41404） …1個
49421	1/4″ホースコイル		1/4″ホース （41401）…1巻（15m）
41401	ホース		1本=10個 （146mm）×2
41402	1/16″ノズル		4個／パック
41403	1/8″ノズル		4個／パック
41404	1/4″ノズル		4個／パック
41417 （旧 41405）	P.T.1/8″コネクタ		4個／パック
41418 （旧 41406）	P.T.1/4″コネクタ		4個／パック
41407	1″フレアノズル		2個／パック
41408	Y型フィッティング		2個／パック
41409	ダブルソケット		4個／パック
41411	ソケット		4個／パック
41415	L型フィッティング		2個／パック
41416	T型フィッティング		2個／パック
41470	1/16″90°ノズル		4個／パック
41471	1/8″90°ノズル		4個／パック
41472	1/4″90°ノズル		4個／パック
41473	90°スプレーバーノズル		2個／パック
41474	1/4″ノズルキット		（41470、41471、41472、41473）　…各1個／パック
41475	1/4″ロングホース＆クランプ		1/4″ロングホース （41476） …4個 1/4″クランプ （41477） …4個 クランプ用ネジ …4本
41476	ロングホース		4個／パック
41477	クランプ		4個／パック
41478	サイドフローノズル		4個／パック
41479	1/4″サークルフローノズルキット		1/4″サイドフローノズル （41478） …15個 1/4″エンドキャップ （41480） …1個
41480	エンドキャップ		4個／パック
41481	スウィーベルノズル		2個／パック
41482	スウィーベルノズル		2個／パック
41483	フラットノズル		4個／パック
41484	フラットノズル		4個／パック
41485	フラットノズル		4個／パック
41486	フラットノズル		4個／パック
41487	フラットノズルセット		（41483、41484、41485、41486）…各1個／パック
41488	スウィーベルノズル		2個／パック
21191	インラインチェックバルブ		2個／パック
21192	N.P.T.1/4″オスネジバルブ		2個／パック
21193	N.P.T.1/4″メスネジバルブ		2個／パック
21194	インラインバルブ		2個／パック

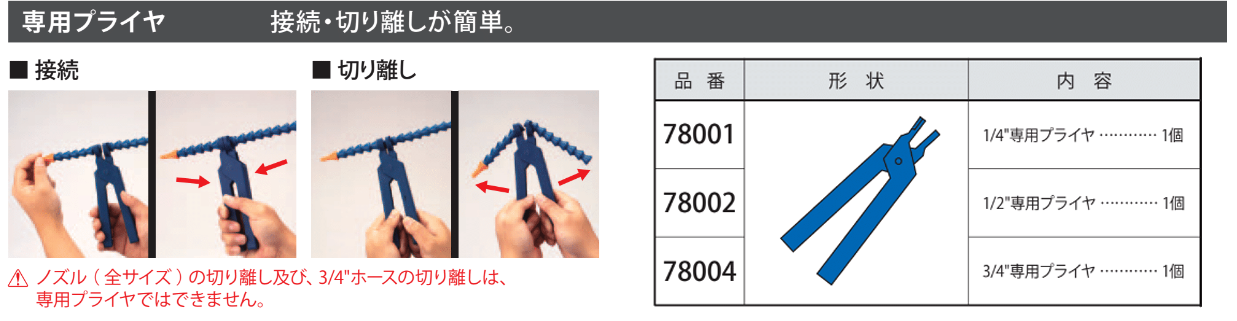

78001	1/4″専用プライヤ		1個

規格（1/2″システム）:　耐温度性：77℃　耐圧力性：0.21MPa　流量：30ℓ/min

品番	品名	形状 ・ 寸法（㎜）	数量 （内容）個／パック
50813	1/2″ホースキット		1/2″ホース （51801） 1本（6個）×2 P.T.3/8″コネクタ （51826　旧 51804） …1個 P.T.1/2″コネクタ （51827　旧 51805） …1個 1/4″ノズル （51806） …1個 3/8″ノズル （51802） …1個 1/2″ノズル （51803） …1個
59861	1/2″ホースコイル		1/2″ホース（51801）…1巻（15m）
51801	ホース		1本=6個（140mm）×2
51802	3/8″ノズル		4個／パック
51803	1/2″ノズル		4個／パック
51826 （旧 51804）	P.T.3/8″コネクタ		4個／パック
51827 （旧 51805）	P.T.1/2″コネクタ		4個／パック
51806	1/4″ノズル		4個／パック
51807	1－1/4″フレアノズル		2個／パック
51808	Y型フィッティング		2個／パック
51809	2－1/2″フレアノズル		2個／パック
51811	ダブルソケット		4個／パック
51821	アダプター		2個／パック
51822	Y型フィッティング		2個／パック
51824	L型フィッティング		2個／パック
51825	T型フィッティング		2個／パック
51828	1/4″90°ノズル		4個／パック
51829	3/8″90°ノズル		4個／パック
51830	1/2″90°ノズル		4個／パック
51831	90°スプレーバーノズル		2個／パック
51832	1/2″ノズルキット		（51840、51841、51842、51843　）…各1個／パック
51833	ロングホース		4個／パック
51834	クランプ		4個／パック
51835	1/2″ロングホース＆クランプ		1/2″ロングホース （51833） …4個 1/2″クランプ （51834） …4個 クランプ用ネジ …4本
51836	サイドフローノズル		4個／パック
51837	1/2″サークルフローノズルキット		1/2″サイドフローノズル （51836） …15個 1/2″エンドキャップ （51838） …1個
51838	エンドキャップ		4個／パック
51840	フラットノズル		4個／パック
51841	フラットノズル		4個／パック
51842	フラットノズル		4個／パック
51843	フラットノズル		4個／パック
51844	フラットノズルセット		（51840、51841、51842、51843）…各1個／パック
51845	スウィーベルノズル		2個／パック
32091	インラインチェックバルブ		2個／パック
32092	N.P.T.1/2″オスネジバルブ		2個／パック
32093	N.P.T.1/2″メスネジバルブ		2個／パック
32094	インラインバルブ		2個／パック
78002	1/2″専用プライヤ		1個

規格（3/4″システム）:　耐温度性：77℃　耐圧力性：0.14MPa　流量：72ℓ/min

品番	品名	形状 ・ 寸法（㎜）	数量 （内容）個／パック
60513	3/4″ホースキット		3/4″ホース （61501） 1本（6個）×2 P.T.3/4″ コネクタ （61509　旧 61505） …1個 3/4″ノズル （61502） …1個 5/8″ノズル （61503） …1個
69541	3/4″ホースコイル		3/4″ホース（61501）…1巻（15m）
61501	ホース		1本=6個（146mm）×2
61502	3/4″ノズル		4個／パック
61503	5/8″ノズル		4個／パック
61509 （旧 61505）	P.T.3/4″コネクタ		4個／パック
61507	3″フレアノズル		2個／パック
61508	アダプター		2個／パック
61511	Y型フィッティング		2個／パック
61512	Y型フィッティング		2個／パック
61514	ダブルソケット		4個／パック
78004	3/4″専用プライヤ		1個
※専用プライヤによるノズル（全サイズ）の切り離し及び3/4″ホースの切り離しは出来ません。

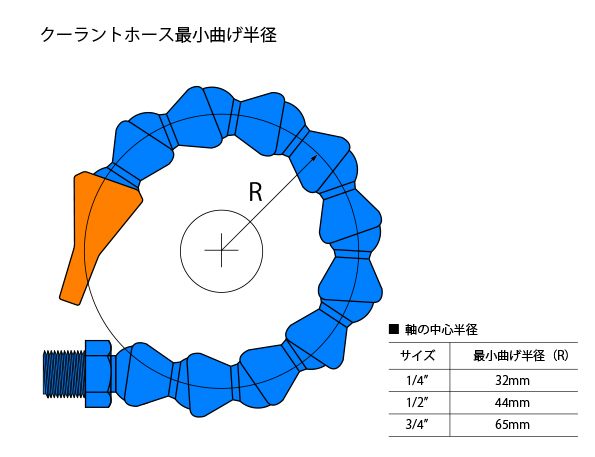

最小曲げ半径 : 360°曲げることが可能
