グローバルトヨコネクタで実現！省エネ対策
トヨコネクタの特長
トヨコネクタは有効断面積が大きく一般ホースニップル比で 約1.4倍
※ホース内径 15mm用
圧力損失と電気使用量を比較した実験の結果

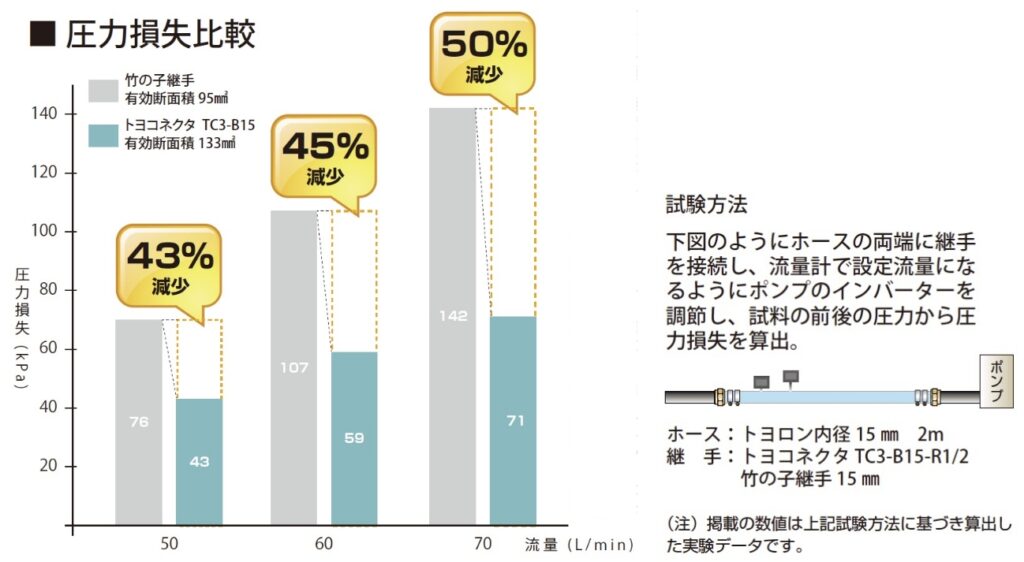

圧力損失が最大 50％減少

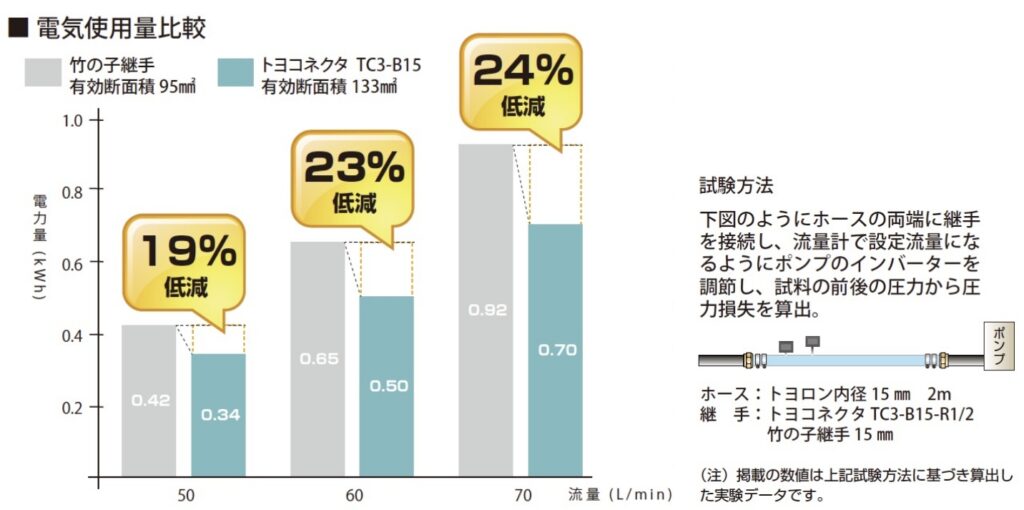

ポンプ電気使用料は最大 24％低減
断面積比較表
| 呼径 | トヨコネクタ | 一般ホースニップル | 断面積比 | |||
|---|---|---|---|---|---|---|
| 品番 | 内径 | 有効断面積 | 内径 | 有効断面積 | ||
| mm | mm² | mm | mm² | |||
| 12 | TC3-B12-R1/2 | 10 | 79 | 8 | 50 | 1.6倍 |
| 15 | TC3-B15-R1/2 | 13 | 133 | 11 | 95 | 1.4倍 |
| 19 | TC3-B19-R3/4 | 17 | 227 | 15 | 177 | 1.3倍 |
| 25 | TC3-B25-R1 | 22.5 | 398 | 20 | 314 | 1.3倍 |
