グローバル工場設備配管用継手（トヨシリコーンホース シリーズ専用）
トヨコネクタ TC3-BS
- 品番｜TC3-BS
- 材質｜真鍮
漏れ・抜け防止
配管作業時間の短縮
簡単施工
腐食に強い
商品の特徴
-
漏れ・抜け防止
継手の根元奥までホースを確実に挿入できる独自構造で、ホース抜け、流体漏れを防ぎます。
漏れ・抜け防止
継手の根元奥までホースを確実に挿入できる独自構造で、ホース抜け、流体漏れを防ぎます。
-
配管作業時間の短縮
増し締め作業が不要で、ナットをすき間なく締め切るだけで簡単に取り付けができます。
配管作業時間の短縮
増し締め作業が不要で、ナットをすき間なく締め切るだけで簡単に取り付けができます。
-
簡単施工
ホース口がホースと同径なので、挿入性が良く誰でも簡単に取り付けができます。
簡単施工
ホース口がホースと同径なので、挿入性が良く誰でも簡単に取り付けができます。
-
腐食に強い
耐脱亜鉛黄銅を使用。高温水でも腐食劣化を少なくすることができます。
腐食に強い
耐脱亜鉛黄銅を使用。高温水でも腐食劣化を少なくすることができます。
トヨコネクタ TC3-BS
工場設備配管用継手（トヨシリコーンホース シリーズ専用）
- ホース側
- 袋ナット
- ホース内径（mm）
- 9
- 機器側
- オネジ
- 接続サイズ
- R3/8
| 型番 | TC3-BS | |
|---|---|---|
| 主材質 | ||
| 機能 | ||
| 流体 | 水 (工業用) エア | |
| 法適合 | RoHS2（改正RoHS）適合 | |
| 素材詳細 | 袋ナット | 真鍮 |
| ニップル | 真鍮 | |
| スリーブ | PVDF | |

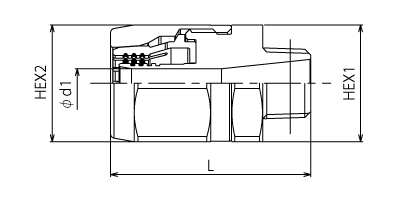

継手規格表
| 品番 | 適合 ホース内径（mm） |
ネジ規格 | 寸法（mm） | 重量（g） | 梱包単位（個） | |||
|---|---|---|---|---|---|---|---|---|
| L | Φd1 | HEX1 | HEX2 | |||||
| TC3-BS9-R3/8 | 9 | R3/8 | 48.0 | 7.0 | 28.0 | 28.0 | 150 | 20 |
関連リンク
注意事項
※ネジ部分に段差がありますので、サニタリー配管（食品等）には不向きです。食品の衛生面に問題が発生する恐れがあります。
※トヨコネクタはトヨックスホース専用継手として設計されております。他社ホースに接続された場合は、性能を十分に発揮、 維持できない場合がありますので何ら保証はいたしません。
※トヨコネクタTC3-BSの最高使用温度は120℃です。
※使用圧力は、取付け対象ホースの仕様に準じます。
※再使用時にはスリーブの交換が必要です。詳しくは【交換部品/取付け方】タブからご確認ください。
適合ホース3商品
|
ホース名称 | トヨシリコーンホース | トヨシリコーンスチームホース | トヨシリコーンサーモホース |
|---|---|---|---|---|
| 主材質 | シリコーンゴム | シリコーンゴム | シリコーンゴム | |
| 使用温度範囲 | -30℃~150℃ | -30℃~140℃ | -30℃~120℃ | |
| 型番 | TSI | TSISTM | TSITH | |
| 継手 品番 |
適合ホース
内径呼称（mm） 継手
規格 |
 |
 |
 |
| TC3-BS9-R3/8 |
9
R3/8
|
◯ | ◯ | ◯ |
再使用時には、各部品の損傷がないことを確認後、使用してください。必ずスリーブを交換してください。
使用条件等により異なりますが５回程度の取り外しを目安に新品の継手に交換してください。
| 交換用スリーブ | 品番 | 梱包単位 |
|---|---|---|
| 個 | ||
 |
TC3-SS9-S | 20 |
- 材質 /
- スリーブ：PVDF
取り付け方
-
1あらかじめニップルを機械側に取り付けます。
-
2スリーブをニップルに通します。
※スリーブのピンとニップルのピン穴の位置を合っているか確認してください。
-
3ホースに袋ナットを通し、スリーブがずれないようにホースをニップルの奥まで差し込みます。
※ガタつきが無いのを確認してください。
-
4袋ナットをすき間がなくなるまで締め上げてください。
取り付け工具
締め上げには「モンキーレンチ」または「モーターレンチ」をご使用ください。パイプレンチは使用しないでください。ナット部を傷つけます。
