カムロックは、オス（アダプター）とメス（カプラー）を接続する継手です。

接続する際は、アダプターをカプラーへ差し込みます。
そしてカプラー側のカムアームを下げることで接続が固定します。
（ツインロックタイプの場合は、安全ロックを掛けます。）

取り外す際は、カムアームを上げてアダプターを引き抜きます。

なお、接続時は同サイズ・同材質のカプラーとアダプターの使用を推奨しています。
※異材質の組み合わせでは電食が発生する場合があります。

カムロックの詳細に関しては下記リンクよりご確認ください。
カムロックの基本・特徴・安全機能はこちら

カムロックの標準タイプとツインロックタイプの主な違いは、アームの安全ロック機能の有無です。

標準タイプ（例：633-C、634-B）はツインカム構造により振動で外れにくい構造ですが、安全ロック機構はありません。

ツインロックタイプ（例：633-CL、634-BL）は、さらにカムアームの不意な外れを防止する「アームの安全ロック」機能を備えています。

アームを締めるとロックが完了しアームの緩みや継手の外れを防止することができます。そのため振動や誤操作による外れ防止をより重視する場合はツインロックタイプが適しています。

カムロックの詳細に関しては下記リンクよりご確認ください。

カムロックの基本・特徴・安全機能はこちら

ステンレス製（SST）

腐食に強く長寿命で、耐久性に優れます。

他には、流体への影響が少ないという特徴があります。

アルミ合金製（AL）

軽量で取り扱いやすいという特徴があります。

ポリプロピレン製（PP）

酸・アルカリに対する耐薬品性に優れます。

耐熱温度は60℃までです。

ブロンズ製（BR）

耐熱性があり、長寿命で耐薬品性に優れます。

※酸・アルカリ用途では、ポリプロピレン製の方が優れる場合があります。

商品ページからPDF図面をダウンロードいただけます。 CAD図面をご要望の場合は、会員登録（無料）いただくとダウンロードできます。

CAD図面ダウンロードはこちら

カムロックの嵌合は1/2と3/4サイズが共有サイズです。したがってダストプラグやダストキャップの1/2と3/4のサイズは同じものとなります。

カムロックアダプター633-AB-1/2がカムロックアダプターの内ネジが1/2のサイズです。 カムロックは唯一1/2と3/4サイズが同じ嵌合サイズでネジ規格が1/2と3/4があります。 ※PP製は除く 633-FBも同様です。

接続できます。1/2”カプラーと3/4”アダプターの篏合部は同一サイズになっています。3/4”カプラーと1/2”アダプターも同じく接続できます。

カムアーム、ピン、リングの3点セットで購入いただけます。ご用命の際は、本体の材質とサイズをお知らせください。

カムアームの交換方法はこちら

カムロック 633LASや633LBSタイプはJIS規格10Kのフランジです。

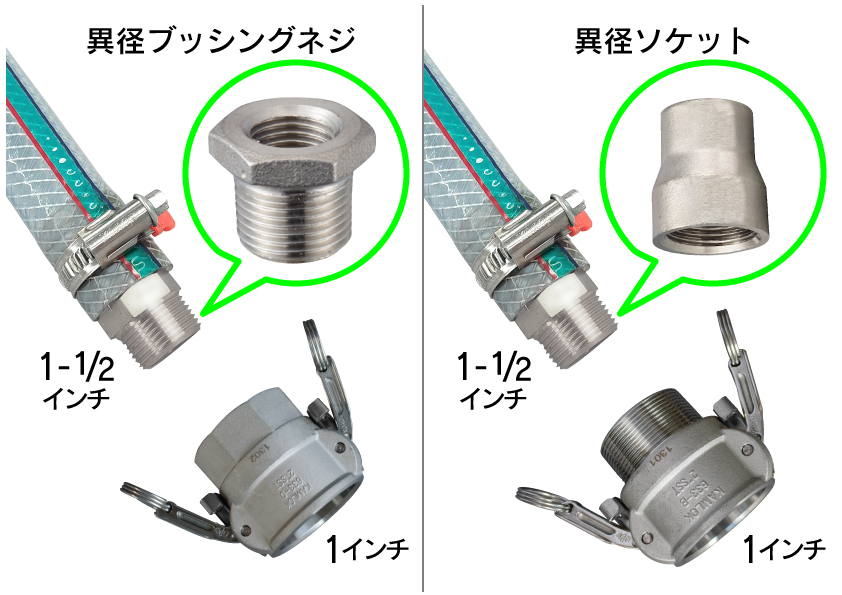

カムロックには異径継手はありません。 ネジ部で一般的な異径用ブッシング等で調整して取り付ける方法はあると思います。
