グローバル食品・飲料・薬品等の機器及び設備配管用フェルール継手（トヨシリコーンホース シリーズ専用）
トヨコネクタ TC6-FS
- 品番｜TC6-FS
- 材質｜ステンレス
液だまり防止
簡単施工
漏れ・抜け防止
衛生的
商品の特徴
-

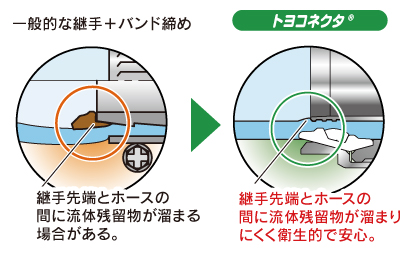

液だまり防止
液だまりしにくいニップル形状で、衛生的な食品・飲料用途に最適なフェルール継手です。
液だまり防止
液だまりしにくいニップル形状で、衛生的な食品・飲料用途に最適なフェルール継手です。
-
-
漏れ・抜け防止
継手の根元奥までホースを確実に挿入できる独自構造で、ホース抜け、流体漏れを防ぎます。
漏れ・抜け防止
継手の根元奥までホースを確実に挿入できる独自構造で、ホース抜け、流体漏れを防ぎます。
-
衛生的
ステンレス(SCS13(SUS304相当)、SCS16（SUS316L))を使用しているので、さびにくく衛生的。
衛生的
ステンレス(SCS13(SUS304相当)、SCS16（SUS316L))を使用しているので、さびにくく衛生的。
トヨコネクタ TC6-FS
食品・飲料・薬品等の機器及び設備配管用フェルール継手（トヨシリコーンホース シリーズ専用）
- ホース側
- 専用クランプ
- ホース内径（mm）
- 32、38、50
- 機器側
- フェルール
- 継手規格
- 1.5S、2S
| 型番 | TC6-FS | |
|---|---|---|
| 主材質 | ||
| 機能 | ||
| 流体 | 水 (工業用) エア 油 食品・飲料 薬品・化粧品 | |
| 法適合 | RoHS2（改正RoHS）適合 | |
| 素材詳細 | ニップル | SCS16（SUS316L相当） |
| クランプ | SCS14（SUS316相当） | |
| スリーブ | PVDF | |
| スペーサ | PVDF | |
| ワッシャ（50サイズのみ） | PEEK | |
| ボルト | SUSXM7（SUS304相当） | |
| ボルトネジ部の潤滑剤 | NSF "H1" 登録グリース | |

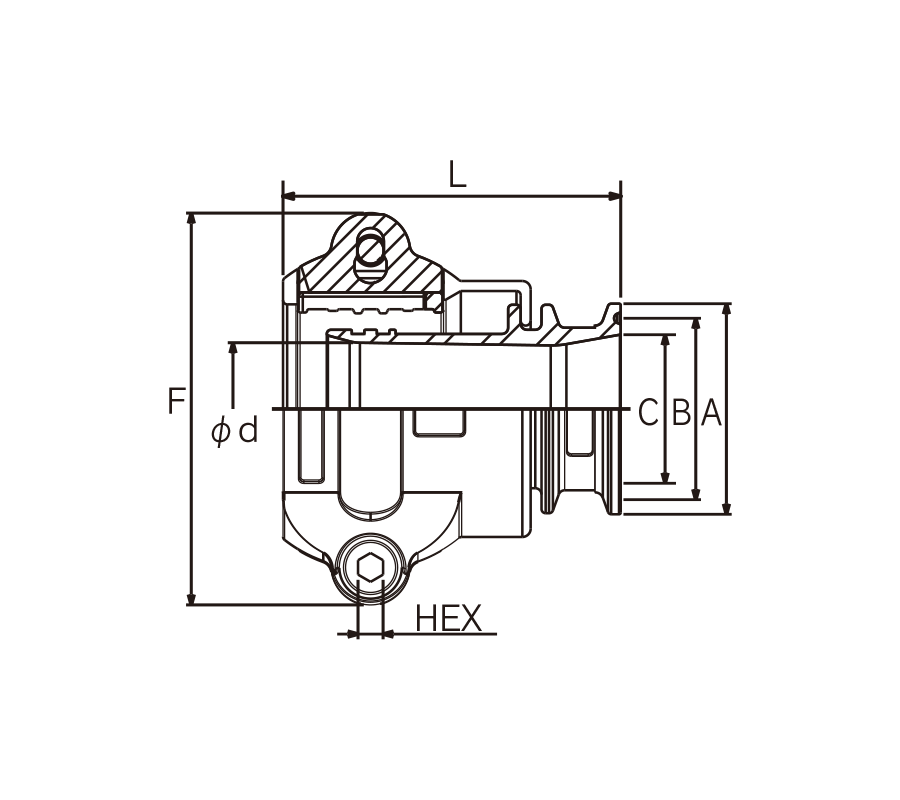

継手規格表
| 品番 | 適合 ホース内径（mm） |
継手規格 | 寸法（mm） | 重量（g） | 梱包単位（個） | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | HEX | L | Φd1 | |||||
| TC6-FS32-1.5S | 32 | 1.5S | 50.5 | 43.5 | 35.7 | 6 | 76 | 26 | 575 | 4 |
| TC6-FS38-1.5S | 38 | 1.5S | 50.5 | 43.5 | 35.7 | 6 | 81 | 32 | 695 | 4 |
| TC6-FS50-2S | 50 | 2S | 64 | 56.5 | 47.8 | 8 | 93.5 | 44 | 1100 | 2 |
関連リンク
注意事項
※トヨコネクタはトヨックスホース専用継手として設計されております。他社ホースに接続された場合は、性能を十分に発揮、 維持できない場合がありますので何ら保証はいたしません。
※トヨコネクタTC6-FSの使用温度範囲は、トヨシリコーンホース、トヨシリコーンSホースは140℃、ハイブリッドトヨシリコーンホースは130℃となります。
※使用圧力は、取付け対象ホースの仕様に準じます。
※日々の分解洗浄用継手ではありません。
適合ホース4商品
|
ホース名称 | ハイブリッドトヨシリコーンホース | トヨシリコーンホース | トヨシリコーンスチームSホース | トヨシリコーンSホース |
|---|---|---|---|---|---|
| 主材質 | シリコーンゴム | シリコーンゴム | シリコーンゴム | シリコーンゴム | |
| 使用温度範囲 | -30℃~130℃ | -30℃~150℃ | -30℃~140℃ | -30℃~150℃ | |
| 型番 | HTSI | TSI | TSISTMS | TSIS | |
| 継手 品番 |
適合ホース
内径呼称（mm） 継手
規格 |
 |
 |
 |
 |
| TC6-FS32-1.5S |
32
1.5S
|
◯ | ◯ | ◯ | ◯ |
| TC6-FS38-1.5S |
38
1.5S
|
◯ | ◯ | ◯ | ◯ |
| TC6-FS50-2S |
50
2S
|
- | ◯ | ◯ | ◯ |
| TC6-FS型 交換用スリーブ | ||
|---|---|---|
| 交換部品 | 継手品番 | 梱包単位 |
| 個 | ||
 |
TC6-FS32-S | 4 |
| TC6-FS38-S | 4 | |
| TC6-FS50-S | 2 | |
- 材質 /
- スリーブ ： PVDF
| TC6-FS型 交換用クランプセット（スリーブなし） | ||
|---|---|---|
| 交換部品 | 継手品番 | 梱包単位 |
| 個 | ||
 |
TC6-FS32-CBSS | 1 |
| TC6-FS38-CBSS | 1 | |
| TC6-FS50-CBSS | 1 | |
- 材質 /
- クランプ：SCS14（SUS316相当） スペーサ：PVDF ワッシャ（50サイズのみ）：PEEK ボルト：SUSXM7（SUS304相当） ボルトネジ部の潤滑剤：NSF “H1” 登録グリース
取り付け方
-

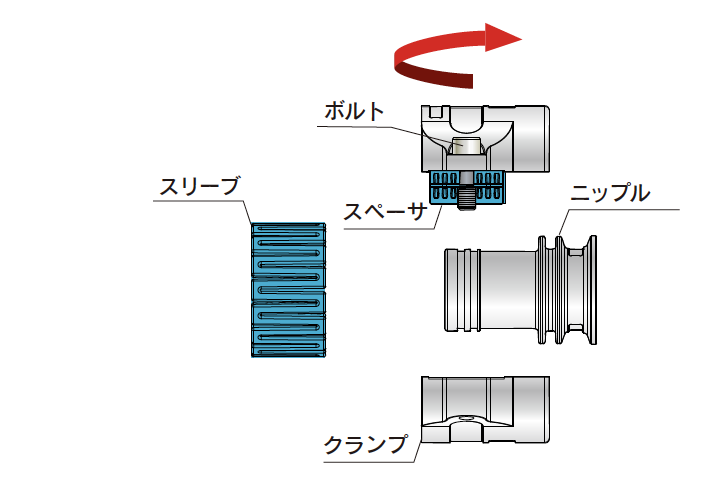

1ボルトを緩めニップルからクランプを外します。
-
2

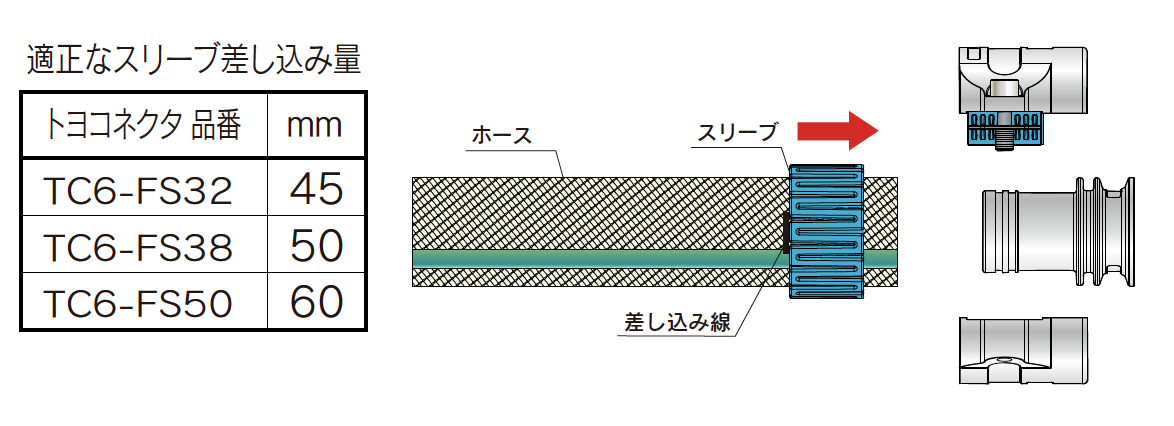

ホースにスリーブを通します。
※あらかじめ、右表の「適正なスリーブ差し込み量」に従ってホースに線をつけておけば、適切なスリーブの位置合わせが行えます。

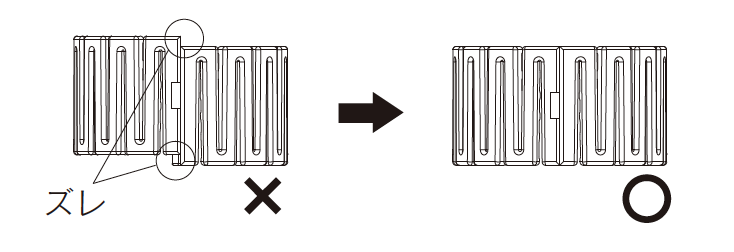

※スリーブの組み合わせ部がズレている場合、ズレを直して段差ができないように調整してください。
-

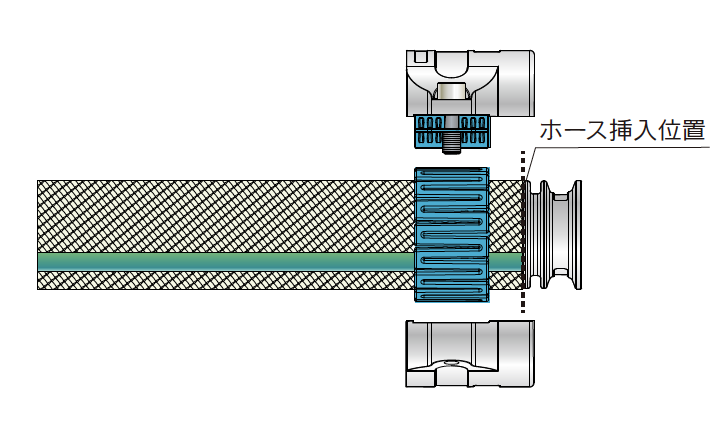

3スリーブを通したホースをニップルのホース挿入位置まで差し込みます。
-
4

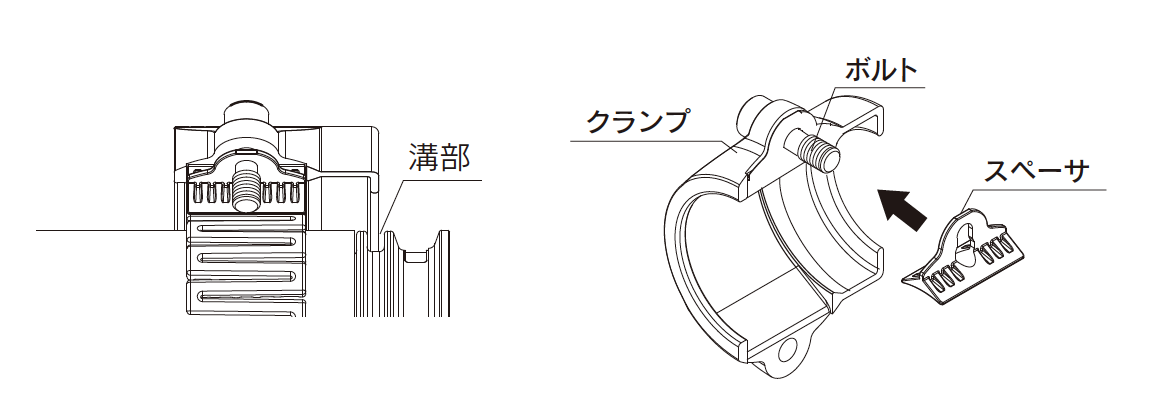

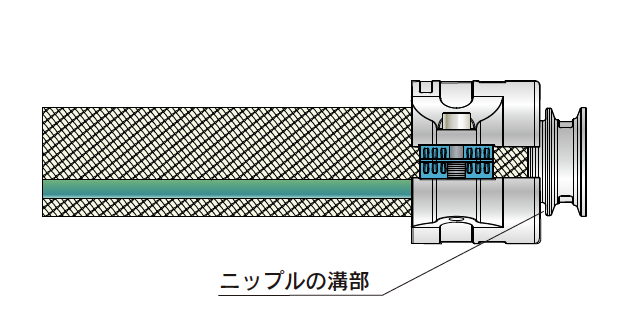

クランプをニップルの溝部に合わせて仮組みします。
※ボルトからスペーサが脱落した場合は、スペーサをボルトに取り付けてからクランプを仮組みしてください。
-

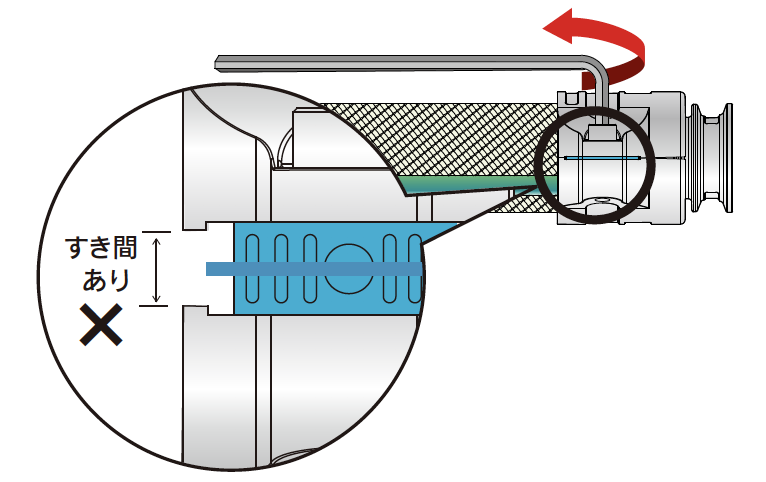

5ボルト2本を交互に均等に締め込み、すき間がなくなるまで締め上げてください。
取り付け工具
ボルトの締め上げには “ 六角レンチ ” 長さ180mm以上（TC6-S50は、200mm以上）をご使用ください。
