商品を探す｜産業用継手
・フェルール継手加締品 HF

食品・飲料・薬品等の機器及び設備配管用フェルール継手（トヨシリコーンホース/エコロンホースシリーズ専用）

フェルール継手加締品 HF

品番｜HF
材質｜ステンレス

Features

液だまり防止
漏れ・抜け防止
洗浄時間の短縮
腐食に強い

資料ダウンロード

商品の特徴

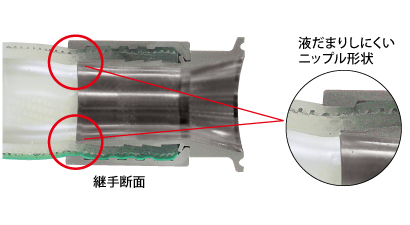

液だまり防止

ホースとニップルの間で液だまりしにくい構造になっており、衛生的なフェルール継手です。

液だまり防止

ホースとニップルの間で液だまりしにくい構造になっており、衛生的なフェルール継手です。

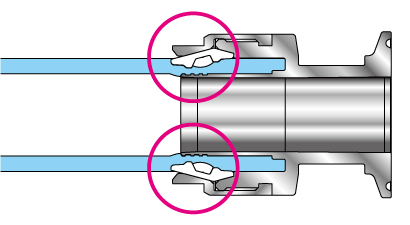

漏れ・抜け防止

ホースと継手を加締めるのでホース抜けや流体漏れを防止し安全。

漏れ・抜け防止

ホースと継手を加締めるのでホース抜けや流体漏れを防止し安全。

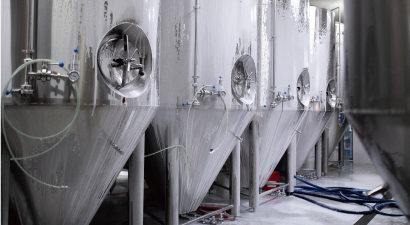

洗浄時間の短縮

液だまりしにくい構造なので分解洗浄不要で時間短縮

洗浄時間の短縮

液だまりしにくい構造なので分解洗浄不要で時間短縮
腐食に強い

ステンレス製なので腐食に強く、衛生的で安心。

腐食に強い

ステンレス製なので腐食に強く、衛生的で安心。

概要
サポート
ダウンロード
業界別
改善事例
適合ホース

フェルール継手加締品 HF

食品・飲料・薬品等の機器及び設備配管用フェルール継手（トヨシリコーンホース/エコロンホースシリーズ専用）

ホース側: 加締め
ホース内径（mm）: 9、12、15、19、25、32、38、50

機器側: フェルール
継手規格: 8A、10A、15A、1S、1.5S、2S

型番		HF
主材質		ステンレス
機能		漏れ抜け防止液だまり防止
流体		水 (工業用)　エア　油　食品・飲料　薬品・化粧品
法適合		RoHS2（改正RoHS）適合
素材詳細	継手ニップル	SUS316L
素材詳細	継手カバー	SUS304

継手規格表

品番	適合ホース内径（mm）	継手規格	寸法（mm）
品番	適合ホース内径（mm）	継手規格	A	B	C	D	L
HF-9-8A	9	8A	34	27.5	10.5	8	48
HF-9-10A		10A	34	27.5	14	8	50
HF-9-15A		15A	34	27.5	17.5	8	53
HF-12-8A	12	8A	34	27.5	10.5	10.5	50
HF-12-10A		10A	34	27.5	14	10.5	50
HF-12-15A		15A	34	27.5	17.5	10.5	53
HF-15-10A	15	10A	34	27.5	14	13	50
HF-15-15A		15A	34	27.5	17.5	13	53
HF-15-1S		1S	50.5	43.5	23	13	53
HF-19-15A	19	15A	34	27.5	17.5	16.5	54
HF-19-1S	19	1S	50.5	43.5	23	16.5	54
HF-25-1S	25	1S	50.5	43.5	23	22	56
HF-25-1.5S	25	1.5S	50.5	43.5	35.7	22	56
HF-32-1.5S	32	1.5S	50.5	43.5	35.7	28	67
HF-38-1.5S	38	1.5S	50.5	43.5	35.7	34	73
HF-38-2S	38	2S	64	56.5	47.8	34	73
HF-50-2S	50	2S	64	56.5	47.8	46	75

ホースアッセンブリー長さの許容範囲（JISB8360による）

アッセンブリーの長さ＝mm	許容範囲＝mm
500未満	+10	0
500以上1000未満	+15	0
1000以上2000未満	+20	0
2000以上5000未満	+1.0%	0
5000以上	+2.0%	0

関連リンク

カタログダウンロード

注意事項

※継手単品での販売はいたしておりません。
※メーカーでの加工品になりますのでホース名とホースサイズやホース長さ等をご指定ください。
※ホースセット時の性能はホース規格に準じます。

ダウンロード

サポート

適合ホース9商品

継手材質 : ステンレス	ホース名称	トヨシリコーンホース	トヨシリコーンスチームホース	ハイブリッドトヨシリコーンホース	トヨシリコーンPホース	トヨシリコーンSホース	トヨシリコーンS2ホース	エコロンホース	エコロンSホース	トヨシリコーンスチームSホース
	主材質	シリコーンゴム	シリコーンゴム	シリコーンゴム	シリコーンゴム	シリコーンゴム	シリコーンゴム	ポリオレフィン系樹脂	ポリオレフィン系樹脂	シリコーンゴム
	使用温度範囲	-30℃~150℃	-30℃~140℃	-30℃~130℃	-30℃~100℃	-30℃~150℃	-30℃~150℃	-5℃~60℃	-5℃~60℃	-30℃~140℃
	型番	TSI	TSISTM	HTSI	TSIP	TSIS	TSIS2	EC	ECS	TSISTMS
継手品番	適合ホース内径呼称（mm）継手規格
HF-9-8A	9 8A	◯	◯	-	-	-	-	-	-	-
HF-9-10A	9 10A	◯	◯	-	-	-	-	-	-	-
HF-9-15A	9 15A	◯	◯	-	-	-	-	-	-	-
HF-12-8A	12 8A	◯	◯	◯	◯	-	-	-	-	-
HF-12-10A	12 10A	◯	◯	◯	◯	-	-	-	-	-
HF-12-15A	12 15A	◯	◯	◯	◯	-	-	-	-	-
HF-15-10A	15 10A	◯	◯	◯	◯	-	-	-	-	-
HF-15-15A	15 15A	◯	◯	◯	◯	-	-	-	-	-
HF-15-1S	15 1S	◯	◯	◯	◯	-	-	-	-	-
HF-19-15A	19 15A	◯	◯	◯	◯	◯	◯	-	-	-
HF-19-1S	19 1S	◯	◯	◯	◯	◯	◯	-	-	-
HF-25-1S	25 1S	◯	◯	◯	◯	◯	◯	◯	◯	-
HF-25-1.5S	25 1.5S	◯	◯	◯	◯	◯	◯	-	-	-
HF-32-1.5S	32 1.5S	◯	-	◯	-	◯	◯	-	-	◯
HF-38-1.5S	38 1.5S	◯	-	◯	-	◯	◯	◯	◯	◯
HF-38-2S	38 2S	◯	-	◯	-	◯	◯	-	-	◯
HF-50-2S	50 2S	◯	-	-	-	◯	◯	◯	◯	◯
