グローバル工場設備配管・各種機械組込用継手
カムロック カプラー ホースシャンク ツインロック
- 品番｜633-CL-BR
- 材質｜ブロンズ（青銅）
安全
作業性アップ

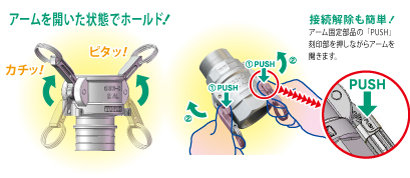

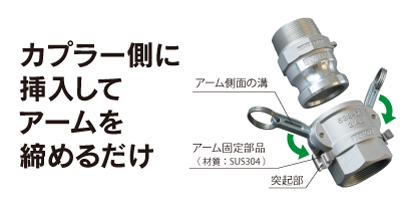

着脱簡単
耐熱性に優れる
カムロック カプラー ホースシャンク
工場設備配管・各種機械組込用継手
- ホース側
- ホースバンド締め
- ホース内径（mm）
- 25、32、38、50、63、75、100
- カムロック
- カプラー
- 接続サイズ
- 1、1-1/4、1-1/2、2、2-1/2、3、4
| 型番 | 633-CL-BR | |
|---|---|---|
| 主材質 | ||
| 機能 | ||
| 流体 | 水 (工業用) エア 油 | |
| 法適合 | ||
| 素材詳細 | 継手本体 | ブロンズ CAC406（BC6）青銅 |
| カムアーム | SCS14（SUS316相当） | |
| ピン・リング | SUS304 | |
| 固定部品 | SUS304 | |
| ガスケット | ブナN（NBR) ※ガスケットは流体により選定できます | |

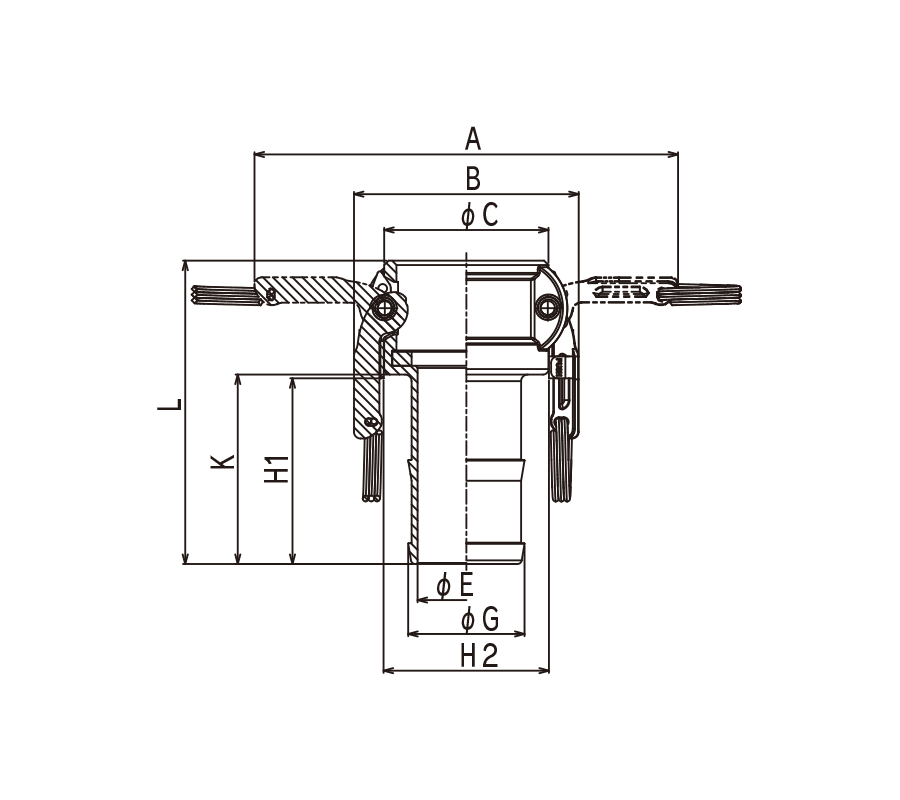

カムロック規格表
| 品番 | 継手規格 | 寸法（mm） | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | E | G | K | L | H1 | H2 | ||
| 633-CL1BR | 2-1/2" | 139 | 76 | 47 | 20 | 27 | 57 | 98 | 43 | 46 |
| 633-CL1-1/4BR | 1-1/4" | 176 | 85 | 58 | 25 | 34 | 59 | 105 | 54 | 58 |
| 633-CL1-1/2BR | 1-1/2" | 184 | 93 | 65 | 32 | 41 | 74 | 120 | 70 | 66 |
| 633-CL2BR | 2" | 193 | 103 | 75 | 44 | 53 | 87 | 139 | 86 | 75 |
| 633-CL2-1/2BR | 2-1/2" | 205 | 125 | 90 | 57 | 67 | 80 | 135 | 79 | 93 |
| 633-CL3BR | 3" | 248 | 141 | 108 | 68 | 79 | 102 | 161 | 99 | 112 |
| 633-CL4BR | 4" | 277 | 169 | 140 | 89 | 105 | 108 | 167 | 105 | 140 |
※ガスケットはブナ-N（NBR)を標準装備。
関連リンク
注意事項
※接合の際は、同サイズ、同材質のカプラーとアダプターをご使用ください。材質の異なるカプラーとアダプターを接合した場合、腐食（電食）する場合があります。
適合ホース34商品
|
ホース名称 | エコロンホース | エコロンSホース | トヨフッソホース | トヨフッソ-Eホース | トヨフッソSホース | トヨフッソソフトホース | トヨフッソソフトSホース | ハイパートヨロンホース | ハイブリッドトヨフーズホース | ハイブリッドトヨロンホース | ハイブリッドトヨシリコーンホース | スーパートヨロンホース | トヨバイオプロホース | トヨフーズホース | トヨリングホース | トヨリングFホース | トヨロンホース | トヨスプリングホース | トヨシリコーンホース | トヨシリコーンPホース | トヨシリコーンSホース | トヨシリコーンS2ホース | トヨシリコーンスチームホース | トヨシリコーンサーモホース | トヨデリバーホース | デリバーホース | フレイムブロックホース | フッソサーモ-S100℃ホース | ハイブリッドトヨドロップホース | トヨトップ-E100℃ホース | トヨフーズSホース | トヨフーズアースホース | トヨトップ-Eホース | トヨシリコーンスチームSホース |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 主材質 | ポリオレフィン系樹脂 | ポリオレフィン系樹脂 | 4フッ化系フッ素樹脂 | 4フッ化系フッ素樹脂 | 4フッ化系フッ素樹脂 | 4フッ化系フッ素樹脂 | 4フッ化系フッ素樹脂 | 軟質塩化ビニール | 軟質塩化ビニール | 軟質塩化ビニール | シリコーンゴム | 軟質塩化ビニール | 軟質塩化ビニール | 軟質塩化ビニール | 軟質塩化ビニール | 軟質塩化ビニール | 軟質塩化ビニール | 軟質塩化ビニール | シリコーンゴム | シリコーンゴム | シリコーンゴム | シリコーンゴム | シリコーンゴム | シリコーンゴム | 軟質塩化ビニール | 軟質塩化ビニール | 軟質塩化ビニール | 4フッ化系フッ素樹脂 | 軟質塩化ビニール | 特殊ポリウレタン樹脂 | 軟質塩化ビニール | 軟質塩化ビニール | 軟質塩化ビニール | シリコーンゴム | |
| 使用温度範囲 | -5℃~60℃ | -5℃~60℃ | -20℃~80℃ | -20℃~80℃ | -20℃~80℃ | -5℃~70℃ | -5℃~70℃ | -5℃~70℃ | -5℃~70℃ | -5℃~60℃ | -30℃~130℃ | -5℃~60℃ | -5℃~60℃ | -5℃~70℃ | -5℃~60℃ | -5℃~70℃ | -5℃~60℃ | -5℃~60℃ | -30℃~150℃ | -30℃~100℃ | -30℃~150℃ | -30℃~150℃ | -30℃~140℃ | -30℃~120℃ | -5℃~60℃ | -5℃~60℃ | -5℃~60℃ | -5℃~100℃ | -5℃~60℃ | -5℃~100℃ | -5℃~70℃ | -5℃~70℃ | -10℃~50℃ | -30℃~140℃ | |
| 型番 | EC | ECS | FF | FFE | FFS | FFY | FFYS | HPT | HTF | HTR | HTSI | ST | TBP | TFB | TG | TGF | TR | TS | TSI | TSIP | TSIS | TSIS2 | TSISTM | TSITH | TW | W | FB | FSTH100C | HTD | TPE100C | TFS | TFE | TPE | TSISTMS | |
| 継手 品番 |
適合ホース
内径呼称（mm） 継手
規格 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
| 633-CL1BR |
25
2-1/2"
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | - |
| 633-CL1-1/4BR |
32
1-1/4"
|
◯ | ◯ | ◯ | - | ◯ | - | ◯ | ◯ | - | - | ◯ | ◯ | - | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | ◯ | ◯ | - | - | - | ◯ | - | - | - | ◯ | ◯ | ◯ | ◯ | ◯ |
| 633-CL1-1/2BR |
38
1-1/2"
|
◯ | ◯ | ◯ | - | ◯ | - | ◯ | ◯ | - | - | ◯ | ◯ | - | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | ◯ | ◯ | - | - | - | ◯ | - | - | - | ◯ | ◯ | ◯ | ◯ | ◯ |
| 633-CL2BR |
50
2"
|
◯ | ◯ | ◯ | - | - | - | ◯ | ◯ | - | - | - | ◯ | - | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | ◯ | ◯ | - | - | - | - | - | - | - | ◯ | ◯ | ◯ | ◯ | ◯ |
| 633-CL2-1/2BR |
63
2-1/2"
|
- | - | - | - | - | - | - | - | - | - | - | ◯ | - | - | - | - | ◯ | ◯ | - | - | - | - | - | - | - | - | - | - | - | ◯ | ◯ | ◯ | ◯ | - |
| 633-CL3BR |
75
3"
|
- | - | - | - | - | - | - | - | - | - | - | ◯ | - | - | - | - | ◯ | ◯ | - | - | - | - | - | - | - | - | - | - | - | ◯ | ◯ | ◯ | - | - |
| 633-CL4BR |
100
4"
|
- | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | ◯ | - | - | - | - | - | - | - | - | - | - | - | - | ◯ | ◯ | - | - |
