トヨスプリングホース
品番｜TS
TOYOSPRING HOSE
Features
-
流体搬送がスムーズ
-
ホース内面がフラットで衛生的
-
多用途に使用可能な樹脂ホース
-
バキューム用途に使用可能
資料ダウンロード
商品の特徴
-
流体搬送がスムーズ

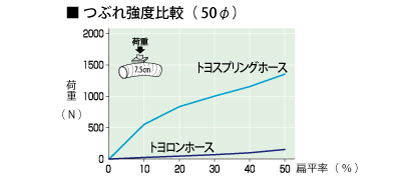

つぶれに強く、折れにくいので流量不足や流体ストップの不安解消
吸引・圧送用途（搬送・輸送用）に使用可能
内外管は耐油性がよく硬くなりにくく長持ち
流体搬送がスムーズ
つぶれに強く、折れにくいので流量不足や流体ストップの不安解消
吸引・圧送用途（搬送・輸送用）に使用可能
内外管は耐油性がよく硬くなりにくく長持ち -
ホース内面がフラットで衛生的

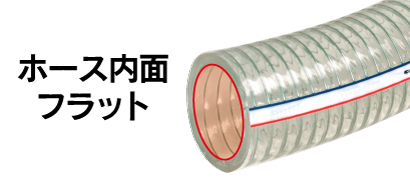

ホース内面がフラットなので内部の残留物が少ない
ホース内面がフラットで衛生的
ホース内面がフラットなので内部の残留物が少ない
-
多用途に使用可能な樹脂ホース

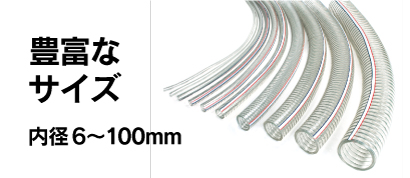

内径6φ～100φまでの品揃え。太いサイズ範囲にも適応可能
多用途に使用可能な樹脂ホース
内径6φ～100φまでの品揃え。太いサイズ範囲にも適応可能
-
トヨスプリングホース
一般配管、耐油用
| 用途 | 工場設備配管・各種機械配管用耐圧ホース | |
|---|---|---|
| 流体 | ||
| 機能 |
正圧(圧送) 負圧(バキューム) 高耐圧 耐熱 耐寒 透明 柔軟 折れつぶれ防止 耐油(動植物油) 耐油(鉱物油) 耐薬品 低臭 低溶出 非粘着 静電気防止 結露防止 耐摩耗 難燃 可塑剤不使用 分別廃棄不要 |
|
| 法規則 | RoHS2適合 | |
| 仕様 | 主材質 | 軟質塩化ビニール |
| 補強材 | 硬鋼線 | |
| 内径 | 6mm～100mm | |
| 使用温度範囲 | -5℃~60℃ | |
| その他 | ||
サイズ別規格表 使用温度範囲 -5℃ 〜 60℃
| 品番 | 内径×外径（mm） | 使用圧力（MPa） | 定尺重量（kg/巻） | 定尺（m） | 最小曲げ半径（mm） |
|---|---|---|---|---|---|
| TS-6 | 6 × 11 | -0.1~0.8 | 11 | 100 | 25 |
| TS-8 | 8 × 13.5 | -0.1~0.8 | 15 | 100 | 35 |
| TS-9 | 9 × 15 | -0.1~0.8 | 18 | 100 | 40 |
| TS-12 | 12 × 18 | -0.1~0.5 | 22 | 100 | 50 |
| TS-15 | 15 × 22 | -0.1~0.5 | 30 | 100 | 60 |
| TS-19 | 19 × 26 | -0.1~0.4 | 20 | 50 | 80 |
| TS-25 | 25 × 33 | -0.1~0.4 | 27 | 50 | 100 |
| TS-32 | 32 × 41 | -0.1~0.3 | 31 | 40 | 130 |
| TS-38 | 38 × 48 | -0.1~0.3 | 38 | 40 | 150 |
| TS-50 | 50 × 62 | -0.1~0.3 | 58 | 40 | 200 |
| TS-63 | 63 × 80 | -0.1~0.2 | 53 | 20 | 265 |
| TS-75 | 75 × 92 | -0.1~0.2 | 63 | 20 | 310 |
| TS-90 | 90 × 108 | -0.1~0.2 | 44 | 10 | 370 |
| TS-100 | 100 × 118 | -0.1~0.2 | 46 | 10 | 410 |
梱包：ボビン巻（TS-6～-25）/フィルム巻（TS-32～100） 着色：ナチュラル透明/イメージライン入り
※-0.1MPaは近似値です。用途・条件によってはご使用になれない場合がありますので「真空圧参考領域」をご参照ください。
関連リンク
適合継手
| ホース 詳細 |
ホース接続 | 袋ナット | 袋ナット | 袋ナット | 袋ナット | 袋ナット | 袋ナット | 袋ナット | 袋ナット | 専用クランプ | 専用クランプ | 専用クランプ | 専用クランプ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 継手規格 | オネジ | オネジ | オネジ | オネジ | オネジ | フェルール | オネジ | カプラー | フェルール | オネジ | オネジ | カプラー | |
| 主材質 |
真鍮
|
真鍮 + 樹脂
|
樹脂（PPSU）
|
ステンレス
|
ステンレス
|
ステンレス
|
樹脂（PP）
|
ステンレス
|
ステンレス
|
真鍮
|
ステンレス
|
ステンレス
|
|
| 型番 | TC3-B | TC3-PB | TC3-PC | TC3-S | TC2-S | TC3-F | TC2-P | TC3-CS | TC6-F | TC6-B | TC6-S | TC6-CS | |
| ホース 品番 |
内径（mm）
外径（mm）
|
|
|
|
|
|
|
|
|
|
|
|
|
| TS-6 |
6
11
|
- | - | - | - | - | - | - | - | - | - | - | - |
| TS-8 |
8
13.5
|
- | - | - | - | - | - | - | - | - | - | - | - |
| TS-9 |
9
15
|
◯ | ◯ | ◯ | ◯ | ◯ | - | - | - | - | - | - | - |
| TS-12 |
12
18
|
◯ | ◯ | ◯ | ◯ | ◯ | - | - | - | - | - | - | - |
| TS-15 |
15
22
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | - | - | - |
| TS-19 |
19
26
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | - | - |
| TS-25 |
25
33
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | - | - |
| TS-32 |
32
41
|
- | - | - | - | - | - | - | - | ◯ | ◯ | ◯ | - |
| TS-38 |
38
48
|
- | - | - | - | - | - | - | - | ◯ | ◯ | ◯ | ◯ |
| TS-50 |
50
62
|
- | - | - | - | - | - | - | - | ◯ | ◯ | ◯ | ◯ |
| TS-63 |
63
80
|
- | - | - | - | - | - | - | - | - | - | - | - |
| TS-75 |
75
92
|
- | - | - | - | - | - | - | - | - | - | - | - |
| TS-90 |
90
108
|
- | - | - | - | - | - | - | - | - | - | - | - |
| TS-100 |
100
118
|
- | - | - | - | - | - | - | - | - | - | - | - |
適合カムロック
| ホース 詳細 |
ホース接続 | ホースバンド締め | ホースバンド締め | ホースバンド締め | ホースバンド締め | ホースバンド締め | ホースバンド締め | ホースバンド締め | ホースバンド締め | ホースバンド締め | 袋ナット | ホースバンド締め | ホースバンド締め | ホースバンド締め | 専用クランプ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 継手規格 | カプラー | カプラー | カプラー | カプラー | カプラー | カプラー | アダプター | アダプター | アダプター | カプラー | アダプター | カプラー | カプラー | カプラー | |
| 主材質 |
アルミ合金
|
ブロンズ（青銅）
|
樹脂（PP）
|
ステンレス
|
アルミ合金
|
ステンレス
|
ブロンズ（青銅）
|
樹脂（PP）
|
ステンレス
|
ステンレス
|
アルミ合金
|
ブロンズ（青銅）
|
樹脂（PP）
|
ステンレス
|
|
| 型番 | 633-C-AL | 633-C-BR | 633-C-PP | 633-C-SST | 633-CL-AL | 633-CL-SST | 633-E-BR | 633-E-PP | 633-E-SST | TC3-CS | 633-E-AL | 633-CL-BR | 633-CL-PP | TC6-CS | |
| ホース 品番 |
内径（mm）
外径（mm）
|
 |
 |
 |
 |
 |
 |
 |
 |
 |
|
 |
 |
 |
|
| TS-6 |
6
11
|
- | - | - | - | - | - | - | - | - | - | - | - | - | - |
| TS-8 |
8
13.5
|
- | - | - | - | - | - | - | - | - | - | - | - | - | - |
| TS-9 |
9
15
|
- | - | - | - | - | - | - | - | - | - | - | - | - | - |
| TS-12 |
12
18
|
- | - | - | - | - | - | - | - | - | - | - | - | - | - |
| TS-15 |
15
22
|
- | - | - | - | - | - | - | - | - | - | - | - | - | - |
| TS-19 |
19
26
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | - |
| TS-25 |
25
33
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - |
| TS-32 |
32
41
|
◯ | ◯ | - | ◯ | ◯ | ◯ | ◯ | - | ◯ | - | ◯ | ◯ | - | - |
| TS-38 |
38
48
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | ◯ | ◯ | ◯ | ◯ |
| TS-50 |
50
62
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | ◯ | ◯ | ◯ | ◯ |
| TS-63 |
63
80
|
◯ | ◯ | - | ◯ | ◯ | ◯ | ◯ | - | ◯ | - | ◯ | ◯ | - | - |
| TS-75 |
75
92
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | ◯ | ◯ | - | - |
| TS-90 |
90
108
|
- | - | - | - | - | - | - | - | - | - | - | - | - | - |
| TS-100 |
100
118
|
◯ | ◯ | - | ◯ | ◯ | ◯ | ◯ | - | ◯ | - | ◯ | ◯ | - | - |
