カムロック アダプター ホースシャンク
- 品番｜633-E-PP
- 材質｜樹脂（PP）
耐薬品性能に優れる
軽量で作業性アップ
商品の特徴
-
耐薬品性
薬品に対しての耐久性に優れている
耐薬品性
薬品に対しての耐久性に優れている
-
軽量で作業性アップ
樹脂製なので軽く、継手の着脱作業や移動作業が簡単。
軽量で作業性アップ
樹脂製なので軽く、継手の着脱作業や移動作業が簡単。
カムロック アダプター ホースシャンク
工場設備配管・各種機械組込用継手
- ホース側
- ホースバンド締め
- ホース内径（mm）
- 19、25、38、50、75
- カムロック
- アダプター
- 接続サイズ
- 3/4、1、1-1/2、2、3
| 型番 | 633-E-PP | |
|---|---|---|
| 主材質 | ||
| 機能 | ||
| 流体 | 水 (工業用) エア 油 食品・飲料 薬品・化粧品 溶剤・塗料 | |
| 法適合 | RoHS2（改正RoHS）適合 | |
| 素材詳細 | 継手本体 | PP |

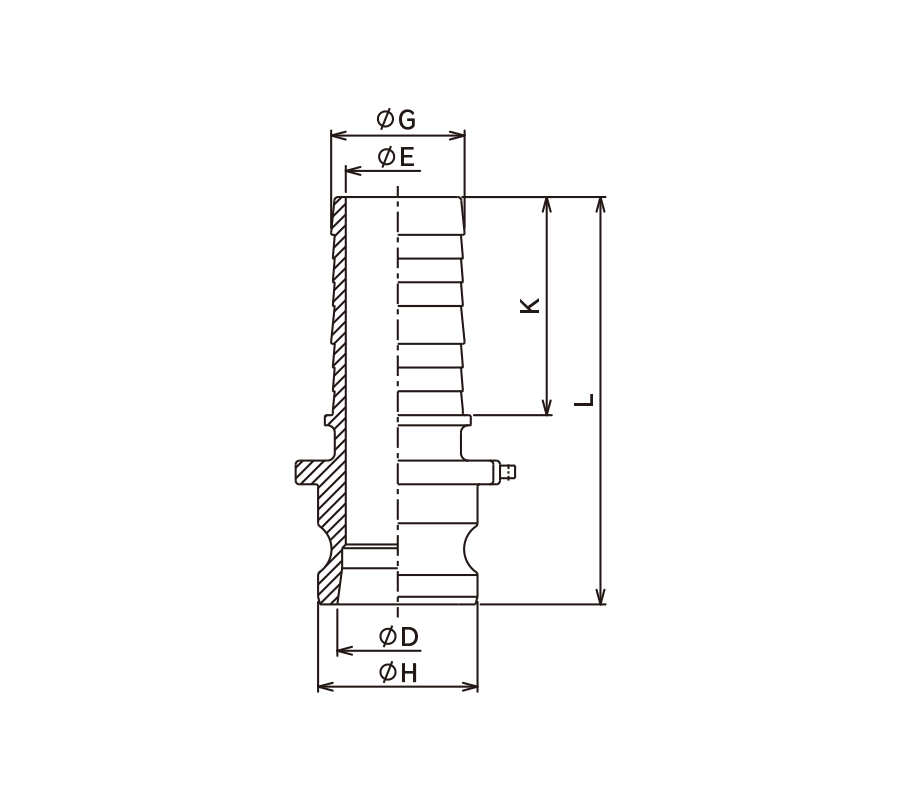

カムロック規格表
| 品番 | 継手規格 | 寸法（mm） | |||||
|---|---|---|---|---|---|---|---|
| D | E | G | H | K | L | ||
| 633-E3/4PP | 3/4" | 19 | 14 | 21 | 32 | 51 | 95 |
| 633-E1PP | 1" | 24 | 20 | 27 | 37 | 58 | 110 |
| 633-E1-1/2PP | 1-1/2" | 38 | 29 | 40 | 54 | 74 | 140 |
| 633-E2PP | 2" | 48 | 40 | 52 | 63 | 87 | 162 |
| 633-E3PP | 3" | 74 | 65 | 79 | 92 | 113 | 188 |
関連リンク
注意事項
※接合の際は、同サイズ、同材質のカプラーとアダプターをご使用ください。材質の異なるカプラーとアダプターを接合した場合、腐食（電食）する場合があります。
適合ホース34商品
|
ホース名称 | エコロンホース | トヨフッソホース | トヨフッソ-Eホース | トヨフッソSホース | トヨフッソソフトホース | トヨフッソソフトSホース | ハイパートヨロンホース | ハイブリッドトヨフーズホース | ハイブリッドトヨロンホース | ハイブリッドトヨシリコーンホース | スーパートヨロンホース | トヨバイオプロホース | トヨフーズホース | トヨリングホース | トヨリングFホース | トヨロンホース | トヨスプリングホース | トヨシリコーンホース | トヨシリコーンPホース | トヨシリコーンSホース | トヨシリコーンS2ホース | トヨシリコーンスチームホース | トヨシリコーンサーモホース | トヨデリバーホース | デリバーホース | フレイムブロックホース | フッソサーモ-S100℃ホース | ハイブリッドトヨドロップホース | エコロンSホース | トヨトップ-E100℃ホース | トヨフーズSホース | トヨシリコーンスチームSホース | トヨフーズアースホース | トヨトップ-Eホース |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 主材質 | ポリオレフィン系樹脂 | 4フッ化系フッ素樹脂 | 4フッ化系フッ素樹脂 | 4フッ化系フッ素樹脂 | 4フッ化系フッ素樹脂 | 4フッ化系フッ素樹脂 | 軟質塩化ビニール | 軟質塩化ビニール | 軟質塩化ビニール | シリコーンゴム | 軟質塩化ビニール | 軟質塩化ビニール | 軟質塩化ビニール | 軟質塩化ビニール | 軟質塩化ビニール | 軟質塩化ビニール | 軟質塩化ビニール | シリコーンゴム | シリコーンゴム | シリコーンゴム | シリコーンゴム | シリコーンゴム | シリコーンゴム | 軟質塩化ビニール | 軟質塩化ビニール | 軟質塩化ビニール | 4フッ化系フッ素樹脂 | 軟質塩化ビニール | ポリオレフィン系樹脂 | 特殊ポリウレタン樹脂 | 軟質塩化ビニール | シリコーンゴム | 軟質塩化ビニール | 軟質塩化ビニール | |
| 使用温度範囲 | -5℃~60℃ | -20℃~80℃ | -20℃~80℃ | -20℃~80℃ | -5℃~70℃ | -5℃~70℃ | -5℃~70℃ | -5℃~70℃ | -5℃~60℃ | -30℃~130℃ | -5℃~60℃ | -5℃~60℃ | -5℃~70℃ | -5℃~60℃ | -5℃~70℃ | -5℃~60℃ | -5℃~60℃ | -30℃~150℃ | -30℃~100℃ | -30℃~150℃ | -30℃~150℃ | -30℃~140℃ | -30℃~120℃ | -5℃~60℃ | -5℃~60℃ | -5℃~60℃ | -5℃~100℃ | -5℃~60℃ | -5℃~60℃ | -5℃~100℃ | -5℃~70℃ | -30℃~140℃ | -5℃~70℃ | -10℃~50℃ | |
| 型番 | EC | FF | FFE | FFS | FFY | FFYS | HPT | HTF | HTR | HTSI | ST | TBP | TFB | TG | TGF | TR | TS | TSI | TSIP | TSIS | TSIS2 | TSISTM | TSITH | TW | W | FB | FSTH100C | HTD | ECS | TPE100C | TFS | TSISTMS | TFE | TPE | |
| 継手 品番 |
適合ホース
内径呼称（mm） 継手
規格 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
| 633-E3/4PP |
19
3/4"
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | - | - | - | - |
| 633-E1PP |
25
1"
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | - |
| 633-E1-1/2PP |
38
1-1/2"
|
◯ | ◯ | - | ◯ | - | ◯ | ◯ | - | - | ◯ | ◯ | - | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | ◯ | ◯ | - | - | - | ◯ | - | - | - | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
| 633-E2PP |
50
2"
|
◯ | ◯ | - | - | - | ◯ | ◯ | - | - | - | ◯ | - | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | ◯ | ◯ | - | - | - | - | - | - | - | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
| 633-E3PP |
75
3"
|
- | - | - | - | - | - | - | - | - | - | ◯ | - | - | - | - | ◯ | ◯ | - | - | - | - | - | - | - | - | - | - | - | - | ◯ | ◯ | - | ◯ | - |
