カムロック アダプター ホースシャンク
- 品番｜633-E-SST
- 材質｜ステンレス
腐食に強い
商品の特徴
-
腐食に強い
腐食に強く、長寿命。耐久性が良く、流体への影響が少ない。
腐食に強い
腐食に強く、長寿命。耐久性が良く、流体への影響が少ない。
カムロック アダプター ホースシャンク
工場設備配管・各種機械組込用継手
- ホース側
- ホースバンド締め
- ホース内径（mm）
- 19、25、32、38、50、63、75、100、125、150
- カムロック
- アダプター
- 接続サイズ
- 3/4、1、1-1/4、1-1/2、2、2-1/2、3、4、5、6
| 型番 | 633-E-SST | |
|---|---|---|
| 主材質 | ||
| 機能 | ||
| 流体 | 水 (工業用) エア 油 食品・飲料 薬品・化粧品 溶剤・塗料 | |
| 法適合 | RoHS2（改正RoHS）適合 | |
| 素材詳細 | 継手本体 | SCS14（SUS316相当） |

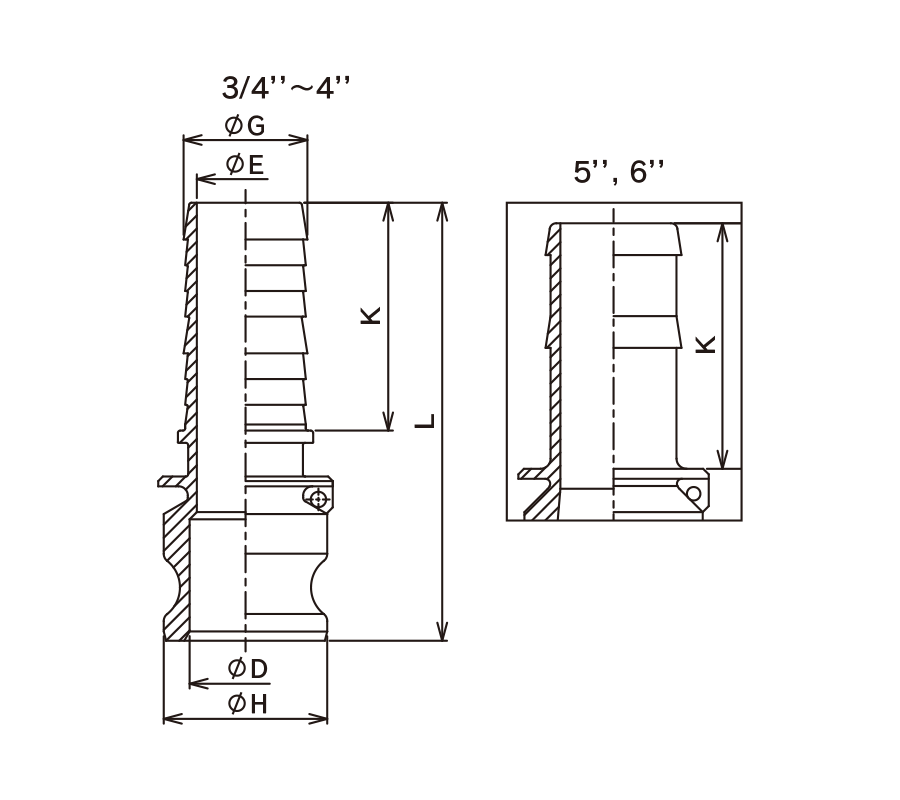

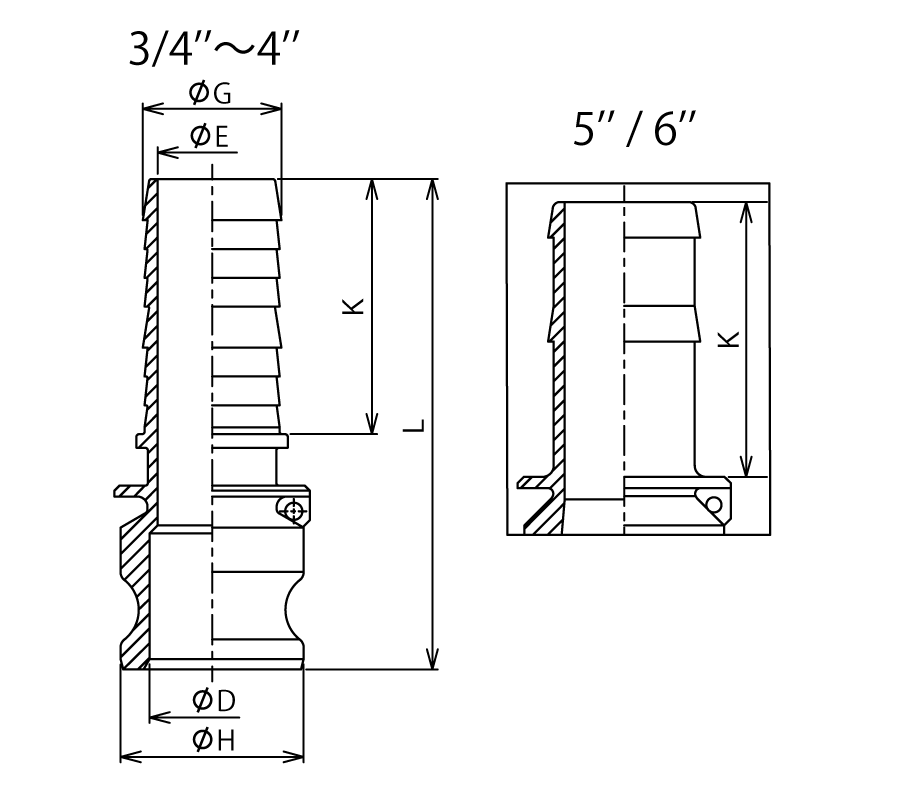

カムロック規格表
| 品番 | 継手規格 | 寸法（mm） | |||||
|---|---|---|---|---|---|---|---|
| D | E | G | H | K | L | ||
| 633-E3/4SST | 3/4" | 21 | 14 | 21 | 32 | 51 | 101 |
| 633-E1SST | 1" | 24 | 20 | 27 | 37 | 58 | 114 |
| 633-E1-1/4SST | 1-1/4" | 29 | 25 | 34 | 45 | 59 | 126 |
| 633-E1-1/2SST | 1-1/2" | 37 | 32 | 40 | 53 | 74 | 143 |
| 633-E2SST | 2" | 43 | 43 | 52 | 63 | 87 | 164 |
| 633-E2-1/2SST | 2-1/2" | 55 | 55 | 67 | 76 | 93 | 168 |
| 633-E3SST | 3" | 73 | 68 | 79 | 92 | 113 | 190 |
| 633-E4SST | 4" | 96 | 89 | 105 | 120 | 127 | 209 |
| 633-E5SST | 5" | 117 | 114 | 134 | 146 | 127 | 196 |
| 633-E6SST | 6" | 149 | 142 | 157 | 176 | 146 | 224 |
※3/4”アダプターは1/2”カプラーにも接続できます。※サイズにより竹の子形状が異なります。
関連リンク
注意事項
※接合の際は、同サイズ、同材質のカプラーとアダプターをご使用ください。材質の異なるカプラーとアダプターを接合した場合、腐食（電食）する場合があります。
適合ホース34商品
|
ホース名称 | エコロンホース | トヨフッソホース | トヨフッソ-Eホース | トヨフッソSホース | トヨフッソソフトホース | トヨフッソソフトSホース | ハイパートヨロンホース | ハイブリッドトヨフーズホース | ハイブリッドトヨロンホース | ハイブリッドトヨシリコーンホース | スーパートヨロンホース | トヨバイオプロホース | トヨフーズホース | トヨリングホース | トヨリングFホース | トヨロンホース | トヨスプリングホース | トヨシリコーンホース | トヨシリコーンPホース | トヨシリコーンSホース | トヨシリコーンS2ホース | トヨシリコーンスチームホース | トヨシリコーンサーモホース | トヨデリバーホース | デリバーホース | フレイムブロックホース | フッソサーモ-S100℃ホース | ハイブリッドトヨドロップホース | エコロンSホース | トヨトップ-E100℃ホース | トヨフーズSホース | トヨフーズアースホース | トヨトップ-Eホース | トヨシリコーンスチームSホース |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 主材質 | ポリオレフィン系樹脂 | 4フッ化系フッ素樹脂 | 4フッ化系フッ素樹脂 | 4フッ化系フッ素樹脂 | 4フッ化系フッ素樹脂 | 4フッ化系フッ素樹脂 | 軟質塩化ビニール | 軟質塩化ビニール | 軟質塩化ビニール | シリコーンゴム | 軟質塩化ビニール | 軟質塩化ビニール | 軟質塩化ビニール | 軟質塩化ビニール | 軟質塩化ビニール | 軟質塩化ビニール | 軟質塩化ビニール | シリコーンゴム | シリコーンゴム | シリコーンゴム | シリコーンゴム | シリコーンゴム | シリコーンゴム | 軟質塩化ビニール | 軟質塩化ビニール | 軟質塩化ビニール | 4フッ化系フッ素樹脂 | 軟質塩化ビニール | ポリオレフィン系樹脂 | 特殊ポリウレタン樹脂 | 軟質塩化ビニール | 軟質塩化ビニール | 軟質塩化ビニール | シリコーンゴム | |
| 使用温度範囲 | -5℃~60℃ | -20℃~80℃ | -20℃~80℃ | -20℃~80℃ | -5℃~70℃ | -5℃~70℃ | -5℃~70℃ | -5℃~70℃ | -5℃~60℃ | -30℃~130℃ | -5℃~60℃ | -5℃~60℃ | -5℃~70℃ | -5℃~60℃ | -5℃~70℃ | -5℃~60℃ | -5℃~60℃ | -30℃~150℃ | -30℃~100℃ | -30℃~150℃ | -30℃~150℃ | -30℃~140℃ | -30℃~120℃ | -5℃~60℃ | -5℃~60℃ | -5℃~60℃ | -5℃~100℃ | -5℃~60℃ | -5℃~60℃ | -5℃~100℃ | -5℃~70℃ | -5℃~70℃ | -10℃~50℃ | -30℃~140℃ | |
| 型番 | EC | FF | FFE | FFS | FFY | FFYS | HPT | HTF | HTR | HTSI | ST | TBP | TFB | TG | TGF | TR | TS | TSI | TSIP | TSIS | TSIS2 | TSISTM | TSITH | TW | W | FB | FSTH100C | HTD | ECS | TPE100C | TFS | TFE | TPE | TSISTMS | |
| 継手 品番 |
適合ホース
内径呼称（mm） 継手
規格 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
| 633-E3/4SST |
19
3/4"
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | - | - | - | - |
| 633-E1SST |
25
1"
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | - |
| 633-E1-1/4SST |
32
1-1/4"
|
◯ | ◯ | - | ◯ | - | ◯ | ◯ | - | - | ◯ | ◯ | - | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | ◯ | ◯ | - | - | - | ◯ | - | - | - | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
| 633-E1-1/2SST |
38
1-1/2"
|
◯ | ◯ | - | ◯ | - | ◯ | ◯ | - | - | ◯ | ◯ | - | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | ◯ | ◯ | ◯ | ◯ | - | ◯ | - | - | - | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
| 633-E2SST |
50
2"
|
◯ | ◯ | - | - | - | ◯ | ◯ | - | - | - | ◯ | - | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | ◯ | ◯ | - | - | - | - | - | - | - | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
| 633-E2-1/2SST |
63
2-1/2"
|
- | - | - | - | - | - | - | - | - | - | ◯ | - | - | - | - | ◯ | ◯ | - | - | - | - | - | - | - | - | - | - | - | - | ◯ | ◯ | ◯ | ◯ | - |
| 633-E3SST |
75
3"
|
- | - | - | - | - | - | - | - | - | - | ◯ | - | - | - | - | ◯ | ◯ | - | - | - | - | - | - | - | - | - | - | - | - | ◯ | ◯ | ◯ | - | - |
| 633-E4SST |
100
4"
|
- | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | ◯ | - | - | - | - | - | - | - | - | - | - | - | - | - | ◯ | ◯ | - | - |
| 633-E5SST |
125
5"
|
- | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| 633-E6SST |
150
6"
|
- | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
